Uchwyt Betafpv O4 PRO do ramy Pavo20 Pro 2" HD

Uchwyt Betafpv O4 PRO do ramy Pavo20 Pro 2" HD

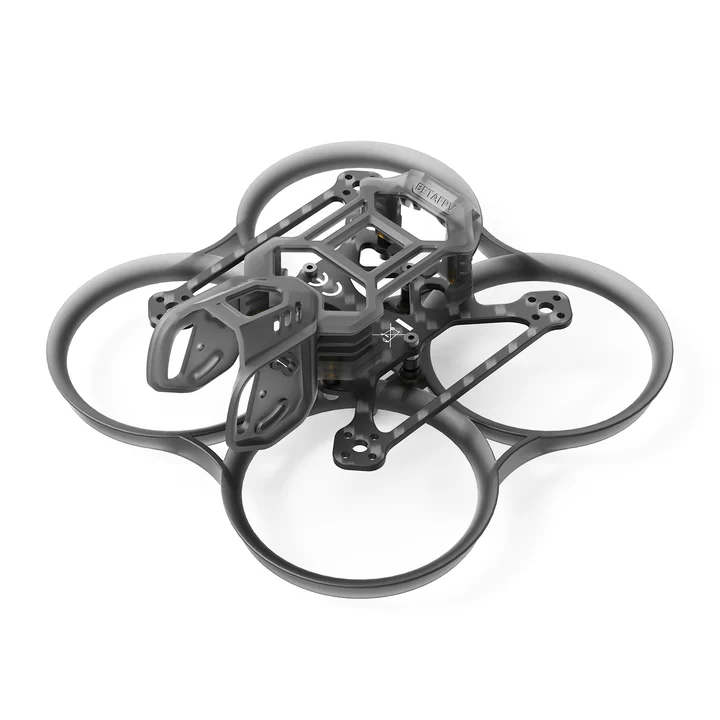

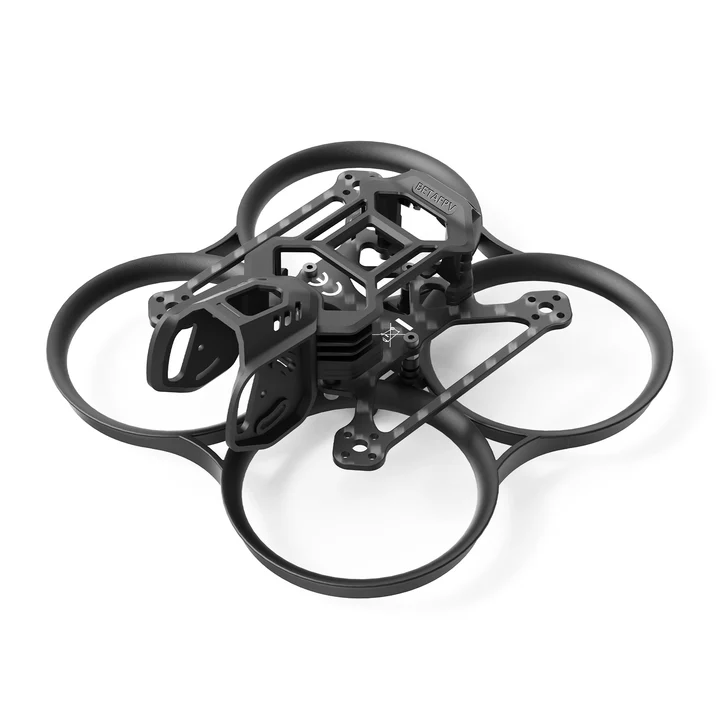

Rama Pavo20 Pro Brushless Whoop jest dostosowana do 2,2″ Pavo20 Pro Cinewhoop, z najnowszą wersją DJI O4 Air Unit Pro – idealnie sparowany z uchwytem O4 Pro dla lepszej stabilności i wszechstronności. Zaprojektowana z rozstawem osi 93,7 mm i wykonana z odpornych na zderzenia kanałów whoop PA12, pogrubionych, łączy wytrzymałość z wydajnością aerodynamiczną, zapewniając wzrost ciągu o 8-11%. Idealnie połączona z solidnym układem napędowym 3S, generuje niezrównaną moc do freestyle'u i lotów kinowych. Rama posiada również dwa stałe otwory na kamerę do szerokokątnych ujęć O4 Pro oraz klasyczną konstrukcję gumowego amortyzatora, zapewniając płynne nagrania HD za każdym razem.

Punkty.

• Ultratrwały, pogrubiony kanał Whoop PA12: odporna na uderzenia konstrukcja ze wzmocnionym przekrojem poprzecznym zapewniająca doskonałą wytrzymałość i odporność na wybuch.
• Wzmocnienie ciągu aerodynamicznego: Zaprojektowana dynamika przepływu powietrza zapewnia wzrost ciągu o 8–11% w porównaniu z konstrukcjami bezkanałowymi. W połączeniu z Silniki LAVA 1104 ze względu na siłę ciągu, osiągający czas lotu do 6'40''.
• Ulepszona ochrona kamery i obiektywu: Podwójne otwory montażowe kamery zapewniają swobodę nagrywania szerokokątnego DJI O4 Pro Wzmocniony panel boczny kamery chroni przed uderzeniami i odchyleniami kąta, nawet podczas agresywnych lotów.
• Nowy uchwyt O4 Air Unit Pro: zachowuje wszystkie cechy uchwytu O3, dodając jednocześnie dwa otwory montażowe umożliwiające optymalny obrót kamery (pochylenie 0–40°) oraz uchwyty antenowe pod kątem 30°, co zapewnia silniejszy sygnał i wzmocnioną konstrukcję.
• Bezproblemowy system montażu HD VTX: Zintegrowany, formowany wtryskowo uchwyt zapewnia bezproblemową konfigurację za pomocą zaledwie 8 śrub – bez konieczności żmudnej regulacji. Wyprofilowany uchwyt anteny zapewnia bezpieczne, czyste prowadzenie kabli i maksymalną integralność sygnału.
• Konstrukcja amortyzatora gumowego serii Pavo: opatentowany system tłumienia drgań gwarantuje niezwykle płynne i pozbawione drgań nagrania HD we wszystkich trybach lotu.
• Wszechstronny system mocowania akumulatora: Otwarty otwór na pasek + boczne otwory ograniczające zapewniają stabilny uchwyt akumulatora. Pasuje do szerokiego zakresu rozmiarów akumulatorów, zapobiegając przesuwaniu się podczas ostrych manewrów.

Specyfikacja

• Pozycja: Pavo20 Pro Brushless Whoop Frame
• Rozstaw osi: 93,7 mm
• Materiał: PA12/PP
• Grubość płyty górnej: 2 mm

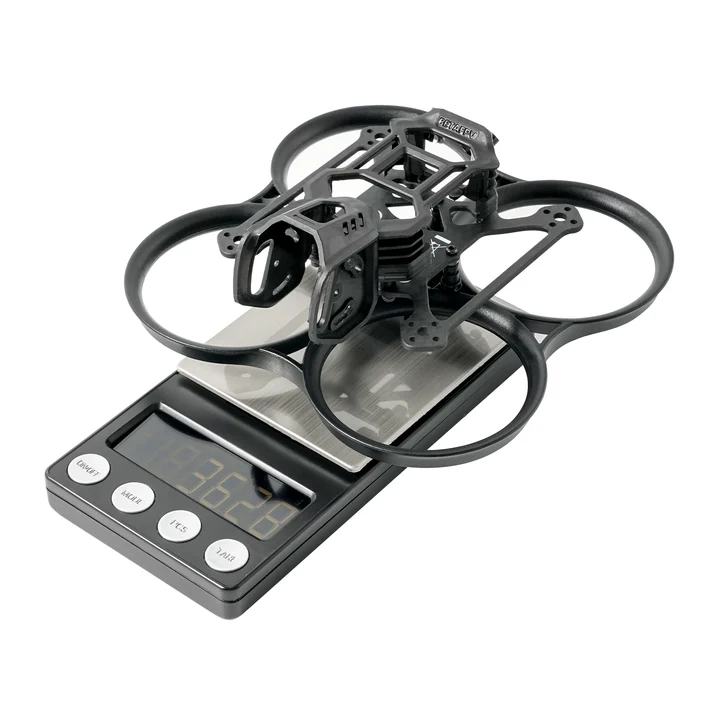

• Waga ramy: 35,7 g (z uchwytem O4 Air Unit Pro)
• Waga Whoop Duct: 17,8 g

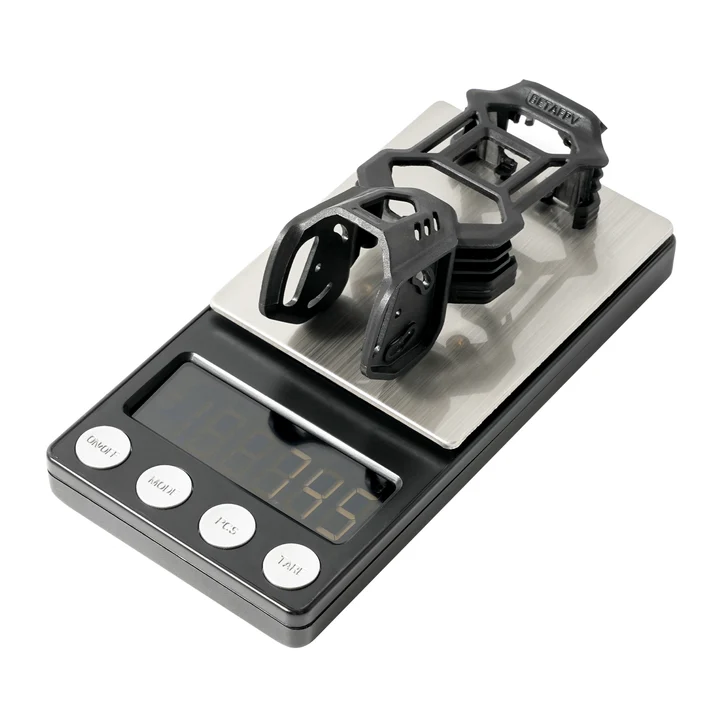

• Waga uchwytu: 7,2 g (uchwyt O4 Air Unit Pro)
• Kolor: Czarny/Przezroczysty szary
• Odległość mocowania kamery: 19 mm/20 mm
• Rozmiar otworu montażowego FC: 26×26 mm
• Rozmiar otworu montażowego silnika: 4-M2-φ9mm
• Szerokość gniazda baterii: 20 mm
• Filtr aparatu: obsługiwany

Schemat ramy Pavo20 Pro Brushless Whoop z uchwytem O4 Air Unit Pro:



Schemat uchwytu O4 Air Unit Pro:

Uwagi:

1. Uchwyt O4 Air Unit Pro pasuje wyłącznie do DJI O4 Air Unit Pro i nie jest kompatybilny z O4 Air Unit ani O3 Air Unit.
2. Uchwyt O4 Air Unit Pro został zaprojektowany specjalnie dla Pavo20 Pro (w tym edycji NightFire).

Zgodność z popularnymi modelami HD VTX

Rama Pavo20 Pro zapewnia niezrównaną wszechstronność dzięki zintegrowanemu uchwytowi VTX kompatybilnemu z DJI O3 Air Unit, Caddx Vista, RunCam Link i DJI O4 Air Unit Pro. Jej modułowa konstrukcja umożliwia szybką wymianę uchwytów O3 i O4 Pro, zapewniając bezproblemową modernizację VTX bez konieczności modyfikacji ramy. Bezproblemowy system montażu obejmuje formowane wtryskowo mocowanie HD VTX z osadzonymi miedzianymi nakrętkami, co pozwala na bezpieczny montaż całej ramy za pomocą zaledwie 8 śrub z gwintem półgwintowym – eliminując żmudną regulację dokręcenia, a jednocześnie poprawiając właściwości antywibracyjne. Ta precyzyjna konstrukcja zachowuje integralność strukturalną, optymalizuje aerodynamikę i gwarantuje stabilne, płynne nagrania HD we wszystkich obsługiwanych systemach.

Zaprojektowane wyłącznie dla HD VTX

Uchwyt O3 Air Unit Bracket i nowy uchwyt O4 Air Unit Pro Bracket zaprojektowano tak, aby zmaksymalizować kompatybilność i wydajność podczas filmowego latania w stylu dowolnym.

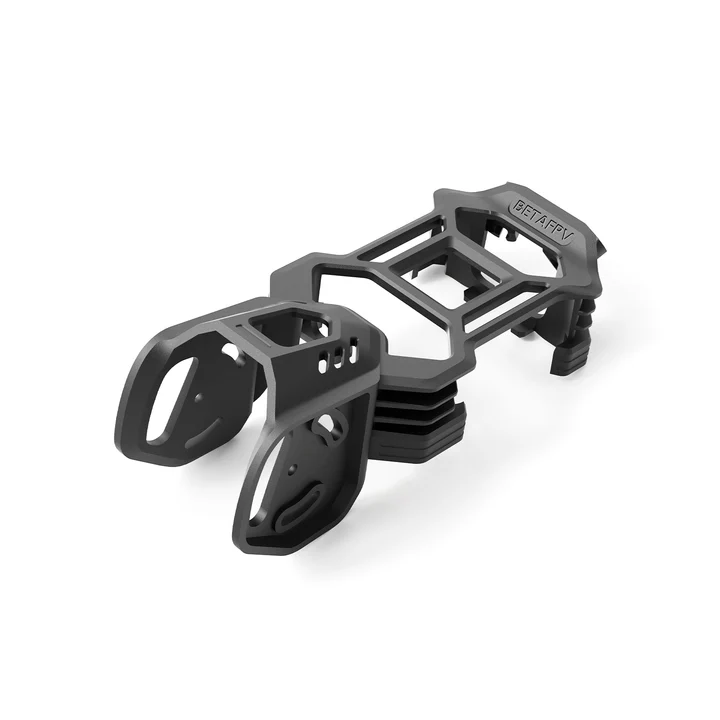

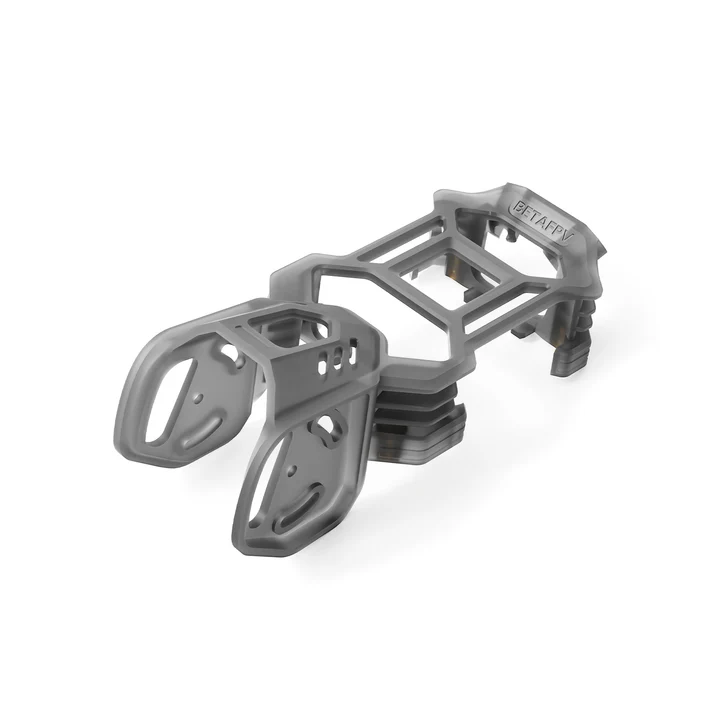

Uchwyt O4 Air Unit Pro

Bazując na sprawdzonym uchwycie O3, nowy uchwyt O4 Pro wprowadza kilka kluczowych ulepszeń: dwa otwory montażowe optymalizują środek obrotu kamery, umożliwiając płynną regulację nachylenia w zakresie 0-40° przy jednoczesnym zachowaniu stabilności. Mocowania anteny ustawione pod kątem 30° zapewniają maksymalną siłę sygnału i umożliwiają szybką wymianę anten bez użycia narzędzi. Przeprojektowany, opływowy profil zapewnia swobodny dostęp do filtra ND, nawet w przypadku zdjęć szerokokątnych. Te przemyślane ulepszenia sprawiają, że przejście między systemami O3 i O4 Pro jest płynne, oferując pilotom idealną równowagę między kinową precyzją a wytrzymałością w stylu dowolnym.

• Pozycja: Pavo20 Pro Brushless Whoop Frame | Z uchwytem O4 Air Unit Pro

• 1 * Pavo20 Pro Górna płyta
• 1 * Pavo20 Whoop Duct
• 1 * Uchwyt O4 Air Unit Pro
• 1 * 130 mm pasek na baterię
• 2 * Mata antypoślizgowa na baterie
• 8 * nakrętka M2
• 10 * Amortyzator gumowy
• 6 śrub M2*10
• 6 śrub M2*4
• 4 śruby M2*14

• Pozycja: Pavo20 Pro Brushless Whoop Frame | Tylko uchwyt O4 Air Unit Pro
• 1 * Uchwyt O4 Air Unit Pro
• 6 * Amortyzator gumowy
• 6 śrub M2*10
• 6 śrub M2*4
