Odbiornik RC Betafpv SuperX RX Nano Gemini Xross ELRS 2.4G/868M

Odbiornik SuperX Mono:

Gemini

ExpressLRS Gemini Rewolucjonizuje sterowanie RC, wykorzystując sprzęt o prawdziwej różnorodności do jednoczesnej transmisji w częstotliwościach 2,4 GHz i/lub 900 MHz. W przeciwieństwie do konwencjonalnych systemów, Gemini wykorzystuje dwa niezależne tory nadawczo-odbiorcze, zapewniając doskonałą jakość łącza (LQ), która sprawdza się w trudnych warunkach, takich jak tory wyścigowe czy obszary miejskie.

Gemini oferuje trzy tryby pracy: 900M Gemini, 2,4G Gemini oraz 900M+2,4G Gemini Xrossband (GemX). Dzięki GemX nie musisz już wybierać między wydajnością – łączy niskie opóźnienie 2,4 GHz i duży zasięg 900 MHz w jednym, płynnym łączu.

Uwaga: tryb GemX wymaga dwupasmowego nadajnika.

SuperX Nano: dwuzakresowy 900M+2,4G

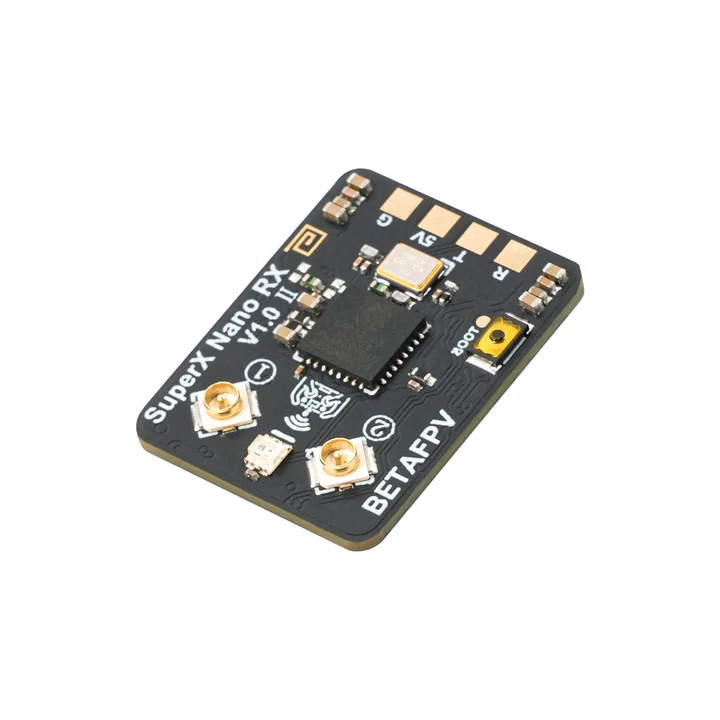

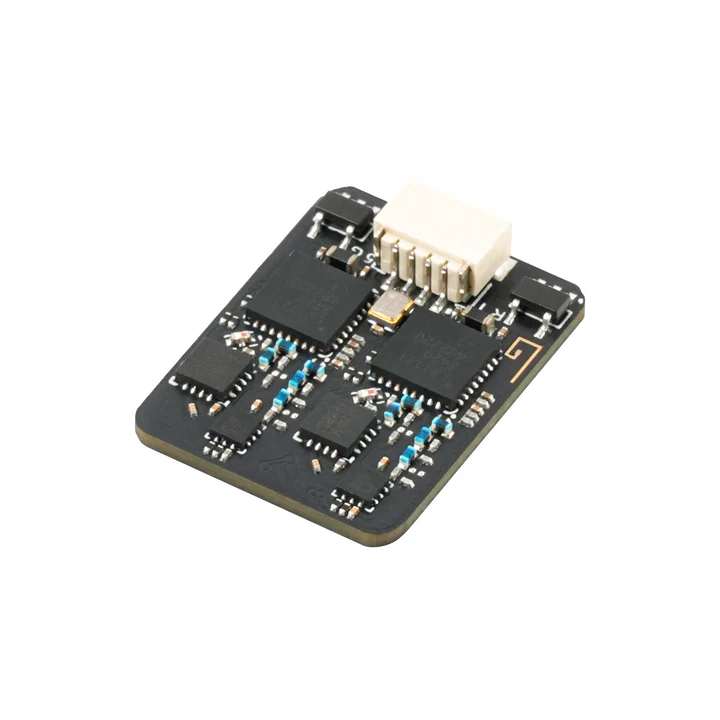

Wyposażony w dwa układy LR1121 firmy Semtech, odbiornik SuperX Nano zapewnia bezkompromisową niezawodność sygnału w trzech trybach: 900M Gemini (penetracja dalekiego zasięgu), 2,4G Gemini (bardzo niskie opóźnienie) i 900M+2,4G GemX (praca jednoczesna). Dołączone dwupasmowe anteny T eliminują problemy z przełączaniem częstotliwości, a zaawansowane przetwarzanie różnicowe zapewnia niezawodną stabilność w środowiskach o ograniczonym dostępie RF. Zaprojektowany do zastosowań o krytycznym znaczeniu, to idealne rozwiązanie dla zawodników wyścigów, długodystansowych eksploratorów i profesjonalnych fotografów lotniczych, którzy oczekują bezkompromisowej wydajności.

SuperX Mono: zwinność w przełączaniu pasm

Kompaktowy i lekki odbiornik SuperX Mono wykorzystuje pojedynczy układ LR1121 z anteną dwupasmową, umożliwiając płynne przełączanie między częstotliwościami 900M i 2,4G. To ekonomiczne rozwiązanie utrzymuje imponującą częstotliwość pakietów 1000 Hz (w trybie FSK), oferując jednocześnie wyjątkową wartość, co czyni je idealnym rozwiązaniem dla mikro-konstrukcji i pilotów z ograniczonym budżetem, którzy potrzebują wszechstronnej wydajności zarówno w lotach freestyle na krótkim dystansie, jak i na długich dystansach.

Zgodność z TX

SuperX kontra SuperD kontra Nano

Odbiorniki BETAFPV ExpressLRS

Wybór odpowiedniego odbiornika ma kluczowe znaczenie dla optymalnej wydajności FPV. BETAFPVOferta ExpressLRSOferujemy rozwiązania szyte na miarę dla każdego pilota: ELRS Lite, Micro, Nano, SuperP, SuperD i najnowszy SuperX. Od wyścigów konnych po kinematografię dalekiego zasięgu, projektujemy łącza o niskim opóźnieniu i odporności na zakłócenia, których oczekujesz.

Konfiguracja

Odbiornik SuperX obsługuje obecnie protokoły CRSF/SBUS/SUMD. Poniżej przedstawiono przykład protokołu CRSF, aby przedstawić jego połączenie i konfigurację pinów z kontrolerem lotu z oprogramowaniem układowym Betaflight.

Schemat okablowania:

Konfiguracja pinów złącza JST SH:

Uwaga: Betaflight i ExpressLRS używają różnych konfiguracji pinów złącza JST SH. Betaflight: 5 V (V+), GND, RX, TX; ExpressLRS: GND, 5 V (V+), TX, RX. Podczas podłączania przewodów zaciskowych należy sprawdzić ich kolejność.

Podłącz kontroler lotu do Betaflight Configurator w celu przeprowadzenia podstawowej konfiguracji. Najpierw, na karcie „Port”, włącz port szeregowy kontrolera lotu, np. UART1, jako Serial Rx.

Podłącz kontroler lotu do Betaflight Configurator w celu przeprowadzenia podstawowej konfiguracji. Najpierw, na karcie „Port”, włącz port szeregowy kontrolera lotu, np. UART1, jako Serial Rx.

Na karcie „Konfiguracja” ustaw Tryb odbiornika na Szeregowy (przez UART), a Dostawcę odbiornika szeregowego na CRSF.

Wiązanie

Odbiornik SuperX używa oficjalnego protokołu ExpressLRS V3.x jako domyślnego oprogramowania układowego bez wstępnie ustawionej frazy wiążącej. Aby zapewnić prawidłowe działanie, należy upewnić się, że moduł nadajnika również korzysta z oprogramowania układowego ExpressLRS V3.x lub nowszego bez wstępnie ustawionej frazy wiążącej.

1. Wyłącz i włącz odbiornik 3 razy w odstępach 1-sekundowych lub naciśnij i przytrzymaj przycisk BOOT przez 2 sekundy, aby przejść do trybu wiązania.
2. Wskaźnik RGB zamiga dwa razy na pomarańczowo, co oznacza, że odbiornik jest w trybie wiązania.
3. Skonfiguruj moduł pilota lub nadajnika, aby połączyć go z odbiornikiem. Jeśli wskaźnik RGB świeci ciągłym światłem, połączenie jest nawiązane!

Uwagi:

● Po jednorazowym powiązaniu odbiornik zapamięta automatycznie zapisaną frazę powiązania i urządzenie. Ponowne uruchomienie urządzenia zostanie automatycznie powiązane, bez konieczności ponownego powiązania.

● Jeśli wgrałeś oprogramowanie układowe do SuperX i skonfigurowałeś frazę wiążącą, nie będzie można połączyć się za pomocą powyższej metody. Ustaw tę samą frazę wiążącą dla modułu nadajnika, co umożliwi automatyczne połączenie odbiornika z urządzeniem.

● Aby uzyskać lepszy odbiór, zaleca się umieszczenie obu anten jak najdalej od siebie.

Dowiedz się więcej o ExpressLRS

ExpressLRS to łącze RC o otwartym kodzie źródłowym do aplikacji RC. Każdy może znaleźć ten projekt na GitHub lub dołącz do dyskusji w Grupa na Facebooku.

• Aby zminimalizować zakłócenia sygnału GPS przy korzystaniu z częstotliwości pakietów 868 MHz, X150 lub LowBand, należy unikać ustawiania współczynnika telemetrii na 1:2, chyba że jest to absolutnie konieczne — zwłaszcza przy mocy telemetrii 100 mW.

  Jeśli potrzebujesz łącza MAVLink lub współczynnika telemetrii 1:2, umieść odbiornik SuperX jak najdalej od GPS-a i unikaj kierowania anteny odbiornika w stronę GPS-a podczas odbioru sygnału satelitarnego.

Pakiet

Przedmiot: Odbiornik SuperX ELRS Gemini Xross - Nano

• 1* Odbiornik SuperX Nano
• 2* Dwupasmowa antena T
• 1* Złącze SH1.0 (dwustronne)
• 2* Rurki termokurczliwe
• 1* Instrukcja obsługi

Pozycja: Odbiornik SuperX ELRS Gemini Xross - Mono

• 1* Odbiornik monofoniczny SuperX
• 1* Dwupasmowa antena T
• 1* Złącze SH1.0 (pojedyncze)
• 2* Rurki termokurczliwe
• 1* Instrukcja obsługi
