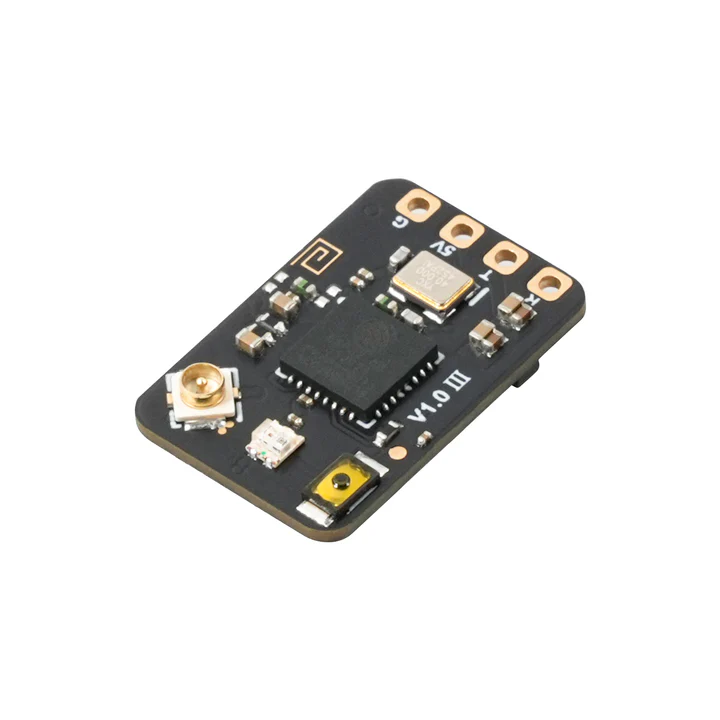

Odbiornik RC Betafpv SuperX RX Mono Gemini Xross ELRS 2.4G/915M

Odbiornik RC Betafpv SuperX RX Mono Gamini Xross ELRS 2.4G/915M

nowość

Dostępność: Chwilowo niedostępny

Cena brutto: 79,00 zł

Cena regularna:

79.00

Najniższa cena z 30 dni przed obniżką:

Cena netto: 64,23 zł

Cena regularna:

Najniższa cena z 30 dni przed obniżką:

ilość szt.

towar niedostępny

dodaj do przechowalni

Producent:

Kod produktu: 01070022_5

zapytaj o produkt
poleć znajomemu
dodaj opinię

Opis

Odbiornik RC Betafpv SuperX RX Mono Gemini Xross ELRS 2.4G/915M

Wyposażony w układy RF LR1121 firmy Semtech i układ ESP32-C3 firmy Espressif, SuperX jest pionierem pierwszego odbiornika Gemini Xrossband firmy BETAFPV – obsługującego pasma 900M (868/915 MHz) i 2,4 GHz za pośrednictwem LoRa oraz błyskawiczne tryby FSK 1000 Hz. Zdobywaj bramki wyścigowe i dalekie horyzonty z niezachwianą niezawodnością sygnału, tam gdzie zawodzą słabsze łącza. Wybierz dwupasmową biegłość SuperX Nano lub zwinność przełączania pasm SuperX Mono, aby uzyskać precyzyjnie dostrojoną wydajność w każdej sytuacji lotniczej.

Odbiornik RC Betafpv SuperX RX Mono Gamini Xross ELRS 2.4G/915M

Punkty

Układy RF Semtech LR1121 + Espressif ESP32-C3
LoRa i błyskawiczne tryby FSK 1000 Hz
Obsługuje 900M Gemini, 2.4G Gemini, 900M+2.4G GemX
SuperX Nano: dwupasmowa obsługa środowisk o ograniczonym dostępie do częstotliwości radiowych
SuperX Mono: przełączanie pasm w mikrokomputerach
Współpracuje z modułami TX Micro/Micro V2/Nano V2/SuperG
Kompaktowy i lekki

Specyfikacje

	SuperX Mono RX	SuperX Nano RX
MCU	ESP32-C3
Moc telemetrii	20dBm
Napięcie wejściowe	5V
Protokoły	CRSF, SBUS, SUMD, DJI RS2 Pro, MAVLink
Układ RF	Pojedynczy LR1121	Podwójna bateria LR1121
Tryb odbioru	Pojedynczy	Różnorodność/Bliźnięta
Pasmo częstotliwości	900M/2,4G	900M+2,4G
Złącze antenowe	IPEX MHF1 x1	IPEX MHF1 x2

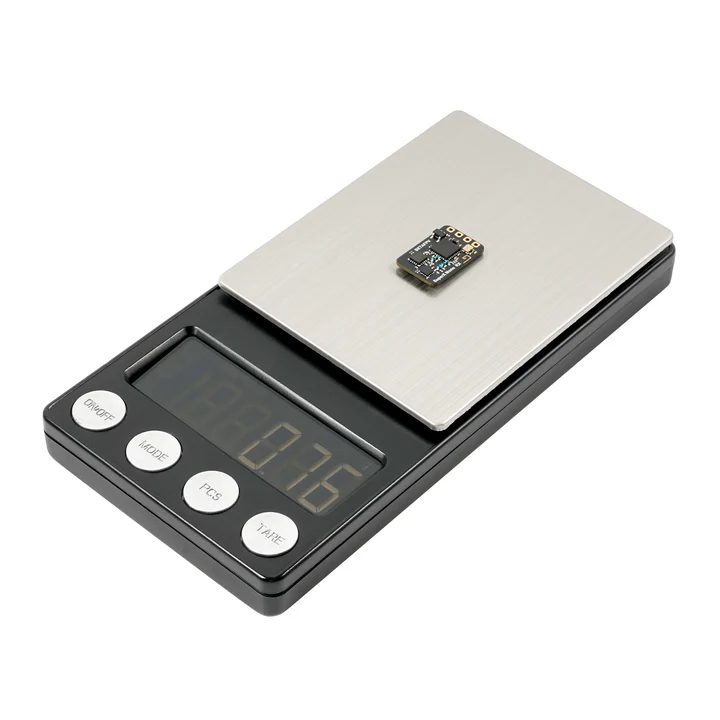

Waga	0,82 g	1,45 g
Wymiary	12,3 x 18,6 mm	16,3 x 21,4 mm
Nazwa LUA	BFPV SuperX Pon	BFPV SuperX Nan
Zalecony	Drony 2''- 5'' (wyścigowe, freestyle'owe, dalekiego zasięgu)	Drony 5'' + (freestyle, fotografia, daleki zasięg)

Diagram

Odbiornik SuperX Nano:

Odbiornik SuperX Mono:

Schemat odbiornika SuperX Mono

Bliźnięta

ExpressLRS GeminiRewolucjonizuje sterowanie RC, wykorzystując sprzęt o prawdziwej różnorodności do jednoczesnej transmisji w częstotliwościach 2,4 GHz i/lub 900 MHz. W przeciwieństwie do konwencjonalnych systemów, Gemini wykorzystuje dwa niezależne tory nadawczo-odbiorcze, zapewniając doskonałą jakość łącza (LQ), która sprawdza się w trudnych warunkach, takich jak tory wyścigowe czy obszary miejskie.

Odbiornik RC Betafpv SuperX RX Mono Gamini Xross ELRS 2.4G/915M

Gemini oferuje trzy tryby pracy: 900M Gemini, 2,4G Gemini oraz 900M+2,4G Gemini Xrossband (GemX). Dzięki GemX nie musisz już wybierać między wydajnością – łączy niskie opóźnienie 2,4 GHz i duży zasięg 900 MHz w jednym, płynnym łączu.

Odbiornik RC Betafpv SuperX RX Mono Gamini Xross ELRS 2.4G/915M

Uwaga: tryb GemX wymaga dwupasmowego nadajnika.

SuperX Nano: dwuzakresowy 900M+2,4G

Wyposażony w dwa układy LR1121 firmy Semtech, odbiornik SuperX Nano zapewnia bezkompromisową niezawodność sygnału w trzech trybach: 900M Gemini (penetracja dalekiego zasięgu), 2,4G Gemini (bardzo niskie opóźnienie) i 900M+2,4G GemX (praca jednoczesna). Dołączone dwupasmowe anteny T eliminują problemy z przełączaniem częstotliwości, a zaawansowane przetwarzanie różnicowe zapewnia niezawodną stabilność w środowiskach o ograniczonym dostępie RF. Zaprojektowany do zastosowań o krytycznym znaczeniu, to idealne rozwiązanie dla zawodników wyścigów, długodystansowych eksploratorów i profesjonalnych fotografów lotniczych, którzy oczekują bezkompromisowej wydajności.

Odbiornik RC Betafpv SuperX RX Mono Gamini Xross ELRS 2.4G/915M

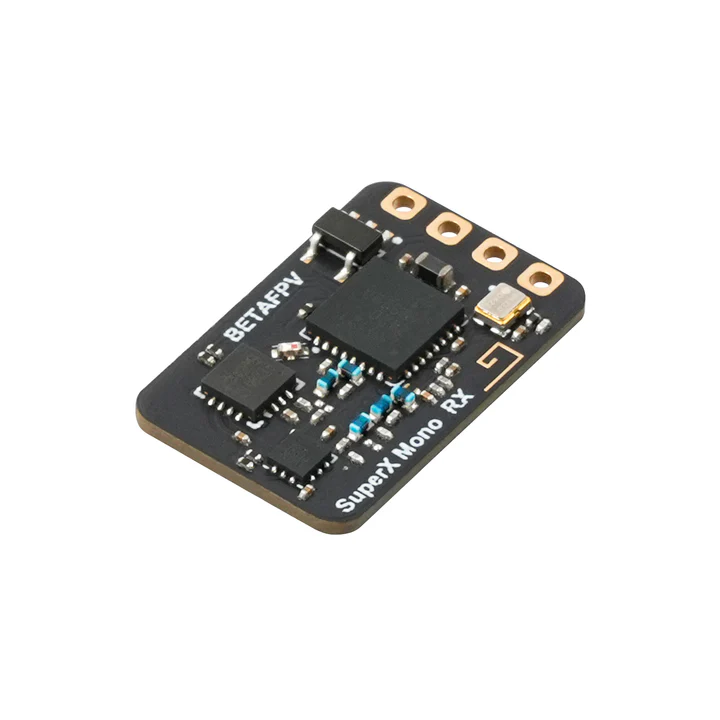

SuperX Mono: zwinność w przełączaniu pasm

Kompaktowy i lekki odbiornik SuperX Mono wykorzystuje pojedynczy układ LR1121 z anteną dwupasmową, umożliwiając płynne przełączanie między częstotliwościami 900M i 2,4G. To ekonomiczne rozwiązanie utrzymuje imponującą częstotliwość pakietów 1000 Hz (w trybie FSK), oferując jednocześnie wyjątkową wartość, co czyni je idealnym rozwiązaniem dla mikro-konstrukcji i pilotów z ograniczonym budżetem, którzy potrzebują wszechstronnej wydajności zarówno w lotach freestyle na krótkim dystansie, jak i na długich dystansach.

Odbiornik RC Betafpv SuperX RX Mono Gamini Xross ELRS 2.4G/915M

Zgodność z TX

Odbiornik RC Betafpv SuperX RX Mono Gamini Xross ELRS 2.4G/915M

Odbiorniki BETAFPV ExpressLRS

Wybór odpowiedniego odbiornika ma kluczowe znaczenie dla optymalnej wydajności FPV. BETAFPVOferta ExpressLRSOferujemy rozwiązania szyte na miarę dla każdego pilota: ELRS Lite, Micro, Nano, SuperP, SuperD i najnowszy SuperX. Od wyścigów konnych po kinematografię dalekiego zasięgu, projektujemy łącza o niskim opóźnieniu i odporności na zakłócenia, których oczekujesz.

Odbiornik RC Betafpv SuperX RX Mono Gamini Xross ELRS 2.4G/915M

Konfiguracja

Odbiornik SuperX obsługuje obecnie protokoły CRSF/SBUS/SUMD. Poniżej przedstawiono przykład protokołu CRSF, aby przedstawić jego połączenie i konfigurację pinów z kontrolerem lotu z oprogramowaniem układowym Betaflight.

Schemat okablowania:

Konfiguracja pinów złącza JST SH:

Schemat podłączenia odbiornika SuperX ELRS Gemini Xross JST SH

Uwaga: Betaflight i ExpressLRS używają różnych konfiguracji pinów złącza JST SH. Betaflight: 5 V (V+), GND, RX, TX; ExpressLRS: GND, 5 V (V+), TX, RX. Podczas podłączania przewodów zaciskowych należy sprawdzić ich kolejność.

Podłącz kontroler lotu do Betaflight Configurator w celu przeprowadzenia podstawowej konfiguracji. Najpierw, na karcie „Port”, włącz port szeregowy kontrolera lotu, np. UART1, jako Serial Rx.

Na karcie „Konfiguracja” ustaw Tryb odbiornika na Szeregowy (przez UART), a Dostawcę odbiornika szeregowego na CRSF.

Wiązanie

Odbiornik SuperX używa oficjalnego protokołu ExpressLRS V3.x jako domyślnego oprogramowania układowego bez wstępnie ustawionej frazy wiążącej. Aby zapewnić prawidłowe działanie, należy upewnić się, że moduł nadajnika również korzysta z oprogramowania układowego ExpressLRS V3.x lub nowszego bez wstępnie ustawionej frazy wiążącej.

Wyłącz i włącz odbiornik 3 razy w odstępach 1-sekundowych lub naciśnij i przytrzymaj przycisk BOOT przez 2 sekundy, aby przejść do trybu wiązania.
Wskaźnik RGB zamiga dwa razy na pomarańczowo, co oznacza, że odbiornik jest w trybie wiązania.
Skonfiguruj moduł pilota lub nadajnika, aby połączyć go z odbiornikiem. Jeśli wskaźnik RGB świeci ciągłym światłem, połączenie jest nawiązane!

Uwagi:

● Po jednorazowym powiązaniu odbiornik zapamięta automatycznie zapisaną frazę powiązania i urządzenie. Ponowne uruchomienie urządzenia zostanie automatycznie powiązane, bez konieczności ponownego powiązania.

● Jeśli wgrałeś oprogramowanie układowe do SuperX i skonfigurowałeś frazę wiążącą, nie będzie można połączyć się za pomocą powyższej metody. Ustaw tę samą frazę wiążącą dla modułu nadajnika, co umożliwi automatyczne połączenie odbiornika z urządzeniem.

● Aby uzyskać lepszy odbiór, zaleca się umieszczenie obu anten jak najdalej od siebie.

Dowiedz się więcej o ExpressLRS

ExpressLRS to łącze RC o otwartym kodzie źródłowym do aplikacji RC. Każdy może znaleźć ten projekt na GitHub lub dołącz do dyskusji w Grupa na Facebooku.

Odbiornik RC Betafpv SuperX RX Mono Gamini Xross ELRS 2.4G/915M

Pakiet

Przedmiot: Odbiornik SuperX ELRS Gemini Xross - Nano

1* Odbiornik SuperX Nano
2* Dwupasmowa antena T
1* Złącze SH1.0 (dwustronne)
2* Rurki termokurczliwe
1* Instrukcja obsługi

Pozycja: Odbiornik SuperX ELRS Gemini Xross - Mono

1* Odbiornik monofoniczny SuperX
1* Dwupasmowa antena T
1* Złącze SH1.0 (pojedyncze)
2* Rurki termokurczliwe
1* Instrukcja obsługi
