Odbiornik RC Betafpv Nano ELRS 2.4G Antena 46mm

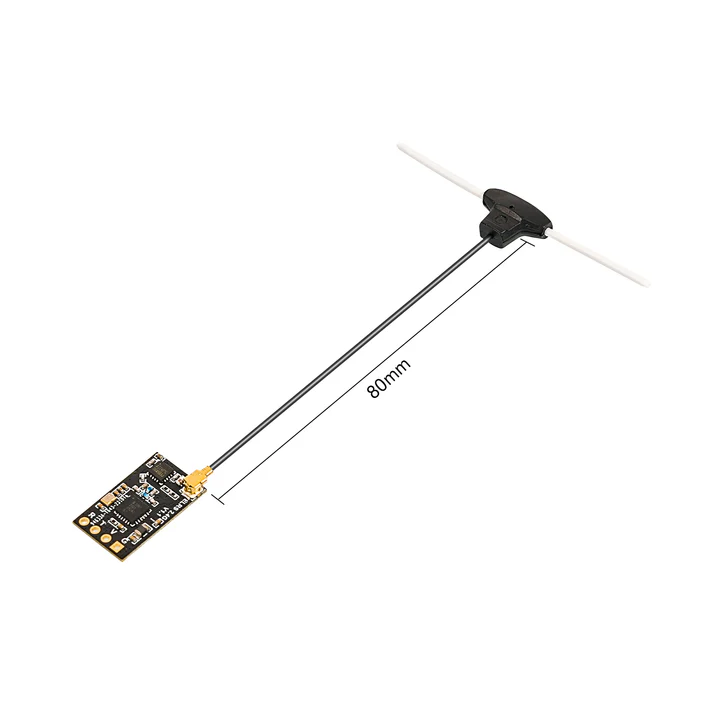

Odbiornik RC Betafpv Nano ELRS 2.4G Antena 80mm

nowość

Dostępność: Dostępny

Wysyłka w: 24 godziny

Dostawa: sprawdź formy dostawy

Cena brutto: 47,00 zł

Cena regularna:

47.00

Najniższa cena z 30 dni przed obniżką:

Cena netto: 38,21 zł

Cena regularna:

Najniższa cena z 30 dni przed obniżką:

ilość szt.

towar niedostępny

dodaj do przechowalni

Producent:

Kod produktu: 01070001_1

zapytaj o produkt
poleć znajomemu
dodaj opinię

Opis

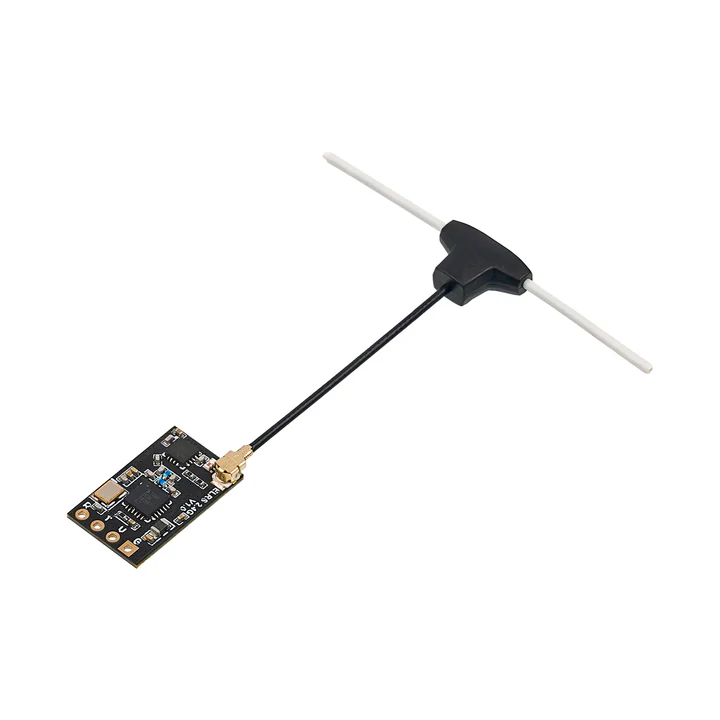

Odbiornik RC Betafpv Nano ELRS 2.4G Antena 46mm

Odbiornik BETAFPV Nano bazuje na projekcie ExpressLRS, otwartym oprogramowaniu RC do zastosowań RC. Celem ExpressLRS jest osiągnięcie jak najlepszej wydajności łącza pod względem szybkości, opóźnień i zasięgu. Dzięki temu ExpressLRS jest jednym z najszybszych dostępnych łączy RC, oferując jednocześnie duży zasięg.

Specyfikacja

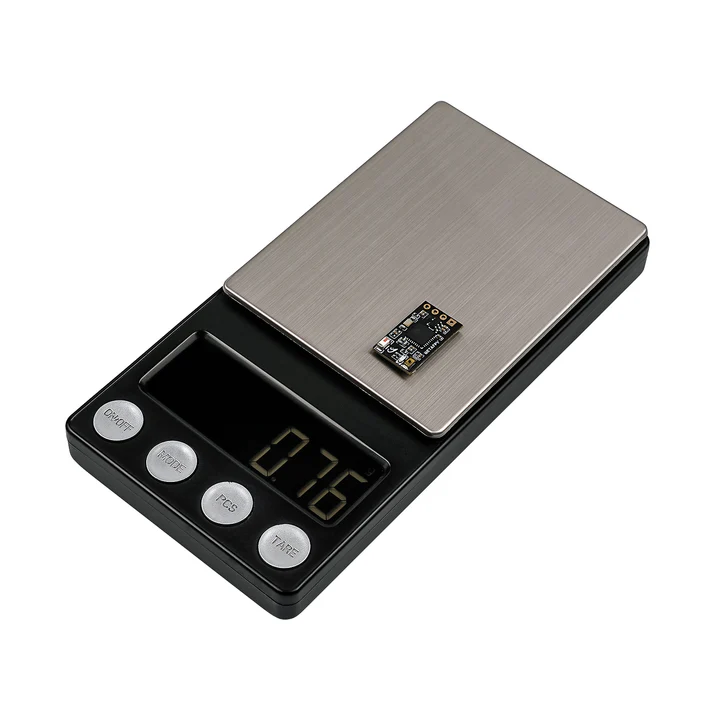

Waga: 0,7 g (sam odbiornik)
Rozmiar: 12mm*19mm
Moc telemetrii: 20 dBm (100 mW, wersja 2.4G)
Pasma częstotliwości (wersja 2.4G): 2,4 GHz ISM
Pasma częstotliwości (wersja 915 MHz/868 MHz): 915 MHz FCC/868 MHz EU
Napięcie wejściowe: 5V
Złącze antenowe: U.FL MHF

Odbiorniki BETAFPV ExpressLRS

Wybór odpowiedniego odbiornika do latania quadrocopterem lub innymi modelami RC jest bardzo ważny. Odbiorniki BETAFPV ExpressLRS, w tym ELRS Lite, Nano, Micro i najnowszy SuperD, doskonale spełniają wymagania pilotów w zakresie lotów FPV.

	SuperD RX	Mikro RX	Nano RX	Lite RX
Waga	1,1 g	3,5 g	0,7 g	0,46 g
Antena	Antena U.FL + T	Antena U.FL + T	Antena U.FL + T	Antena ceramiczna SMD
MCU	ESP32-PICO-D4, podwójny SX1280	ESP8285	ESP8285	ESP8285
Układ RF	Podwójny SX1280 + podwójny PA	SX128X	SX1280 + PA, SX1276 + PA	SX128X
Częstotliwość	2,4 GHz ISM	2,4 GHz ISM	2,4 GHz ISM, 915 MHz (FCC), 868 MHz (UE)	2,4 GHz ISM
Moc telemetrii	100mW	17mW	100mW	17mW
Protokół wyjścia szeregowego	CRSF	PWM lub CRSF	CRSF	CRSF
Typ modelu	Dron FPV, samolot ze stałym skrzydłem	Samoloty ze stałym skrzydłem, helikoptery, samochody zdalnie sterowane, łodzie zdalnie sterowane	Dron FPV	Dron Whoop

Diagram

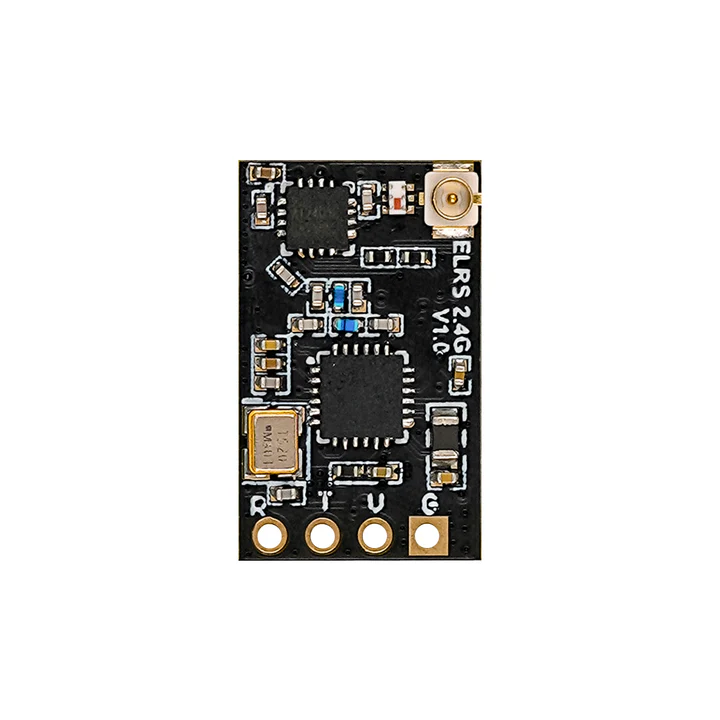

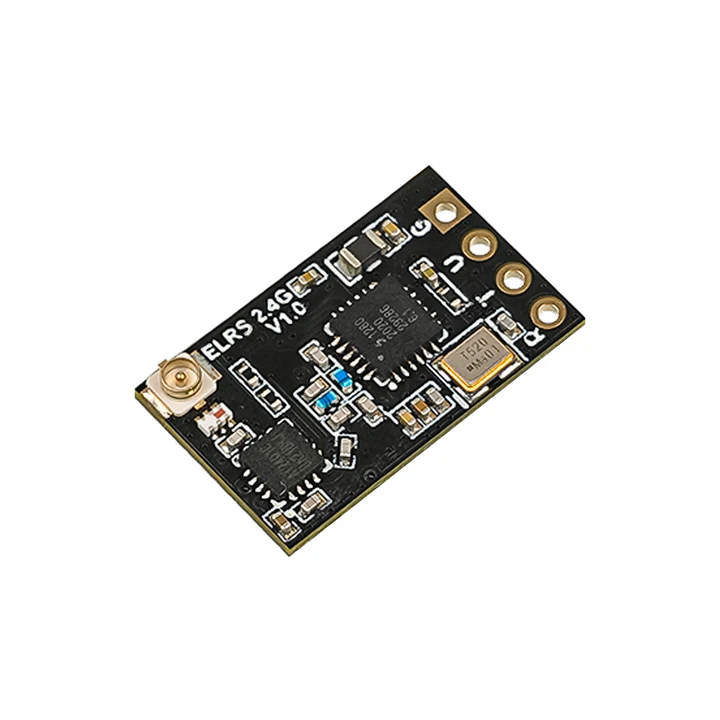

Wersja odbiornika nano 2.4G:

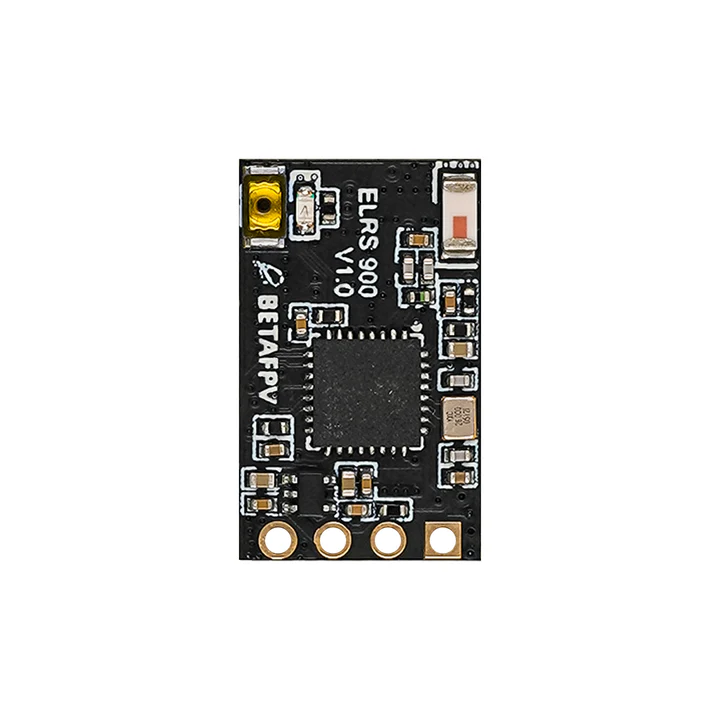

Wersja odbiornika nano 868MHz/915MHz:

Uwaga: Obecna wersja oprogramowania układowego odbiornika Nano i modułu produkowanego przez naszą firmę to ELRS 3.3.0.
Zespół ELRS Innovative oficjalnie wydał wersję 1.0.0. Na podstawie tej wersji wprowadziliśmy kilka aktualizacji:

Moduł Nano TX 2.4G obsługuje częstotliwość odświeżania 500 Hz；
Naciśnij krótko przycisk na module Nano 3 razy, aby przejść do trybu wiązania.

Sugerujemy naszym klientom aktualizację wersji ELRS modułów i odbiorników do wersji 3.3.0. Należy pamiętać, że moduł i odbiornik muszą mieć tę samą wersję ELRS, w przeciwnym razie nie będzie możliwe prawidłowe dopasowanie częstotliwości.

Kliknij, aby pobrać oprogramowanie układowe odbiornika ELRS Nano (wersja 3.3.0).

Dowiedz się więcej o ExpressLRS

ExpressLRS to łącze RC o otwartym kodzie źródłowym do aplikacji RC. Każdy może znaleźć ten projekt naGitHub lub dołącz do dyskusji w Grupa na Facebooku.

ExpressLRS opiera się naSemtech LoraSprzęt SX127x lub SX1280 odpowiednio dla RX i TX ma na celu osiągnięcie najlepszej możliwej wydajności łącza pod względem prędkości, opóźnień i zasięgu. Przy częstotliwości 900 MHz obsługiwana jest maksymalna częstotliwość pakietów 200 Hz. Przy częstotliwości 2,4 GHz, dzięki dedykowanej kompilacji OpenTX, obsługiwane jest obecnie aż 500 Hz. Dzięki temu ExpressLRS jest jednym z najszybszych dostępnych łączy RC, oferując jednocześnie wydajność dalekiego zasięgu.

Coraz więcej dostawców obsługuje protokół radiowy ExpressLRS w różnych częściach, takich jak nadajnik radiowy z ELRS w magazynie, dron z wbudowanym odbiornikiem ELRS, moduł nadawczy ELRS do zatoki JR lub zatoki Nano. Zespół BETAFPV bierze udział w tym projekcie i dostarcza serię komponentów ExpressLRS.

Konfiguracja i powiązanie

ExpressLRS wykorzystuje protokół szeregowy Crossfire (znany również jako protokół CRSF) do komunikacji między odbiornikiem a płytą kontrolera lotu. Upewnij się więc, że Twoja płytka kontrolera lotu obsługuje protokół szeregowy CRSF. Następnie pokażemy, jak skonfigurować protokół CRSF na kontrolerze lotu z oprogramowaniem układowym Betaflight.

Poniżej pokazano połączenie odbiornika ELRS Nano z płytką FC.

Włącz odpowiedni UART (np. UART3 poniżej) jako odbiornik szeregowy w zakładce „Porty” konfiguratora Betaflight.

Na karcie „Konfiguracja” wybierz „Odbiornik szeregowy” w panelu „Odbiornik” i wybierz protokół „CRSF”. Telemetria jest tutaj opcjonalna i zmniejszy częstotliwość aktualizacji pamięci USB ze względu na wykorzystanie slotów transmisji do telemetrii.

Nanoodbiornik może wejść w stan wiązania poprzez trzykrotne włączenie/wyłączenie zasilania.

Podłącz i odłącz nanoodbiornik trzy razy;
Sprawdź, czy dioda LED miga dwukrotnie, co oznacza, że odbiornik jest w trybie wiązania;
Upewnij się, że moduł RF TX lub nadajnik radiowy wszedł w stan łączenia, co spowoduje wysłanie impulsu łączenia;
Jeżeli odbiornik świeci ciągłym światłem, jest połączony.

Uwaga: Po jednorazowym połączeniu odbiornik zapisze informacje o połączeniu. Ponowne włączenie zasilania spowoduje automatyczne pomyślne połączenie.

Te składane uchwyty TPU do odbiornika ExpressLRS 2.4G firmy BETAFPV zostały zaprojektowane przez Ridwan Hughes aby były wielokrotnego użytku i łatwe do wydrukowania. Możesz pobierz plik STL na Thingiverse.

Pakiet

1 * odbiornik BETAFPV ELRS Nano
1 * antena BETAFPV T
2 * Zapasowa rurka termokurczliwa
4 przewody połączeniowe silikonowe 30 AWG (1 czarny, 1 czerwony, 1 biały, 1 żółty)
1 * złącze kołkowe 1x4
1 * Instrukcja obsługi odbiornika nano
