Odbiornik RC Betafpv Lite ELRS 2.4G Płaska Antena

Odbiornik RC Betafpv Lite ELRS 2.4G Płaska Antena

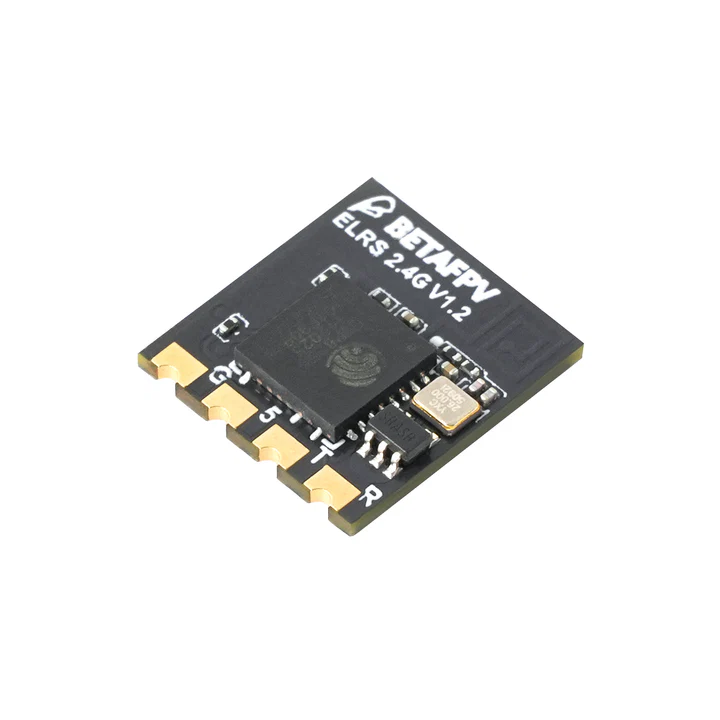

Bazując na platformie ExpressLRS typu open source – znanej z zapewniania ultraniskich opóźnień, błyskawicznej prędkości i wyjątkowego zasięgu – ulepszona płaska antena Lite Receiver V1.2 charakteryzuje się teraz wyjątkowo cienką płytką o grubości 3 mm, ultralekką konstrukcją o wadze 0,46 g oraz powiększonymi polami lutowniczymi. Zoptymalizowane dopasowanie impedancji zwiększa niezawodność i czułość sygnału, umożliwiając zasięg 300 m przy mocy nadajnika 25 mW i do 1000 m przy mocy 50 mW, przesuwając granice potencjału dalekiego zasięgu w mikro odbiornikach.

Mnóstwo produktów ExpressLRS jest już dostępnych!

Specyfikacje

• Waga: 0,46 g (antena F lat V1.2 ), 0,47 g (antena wieżowa)
• Rozmiar: 11 mm * 10 mm * 3 mm (płaski), 10 mm * 10 mm * 6 mm (wieża)
• Mikrokontroler: ESP8285
• Moc telemetrii: 17mW
• Pasma częstotliwości: 2,4 GHz ISM
• Napięcie wejściowe: 5V
• Antena: Zintegrowana antena ceramiczna SMD

Diagram

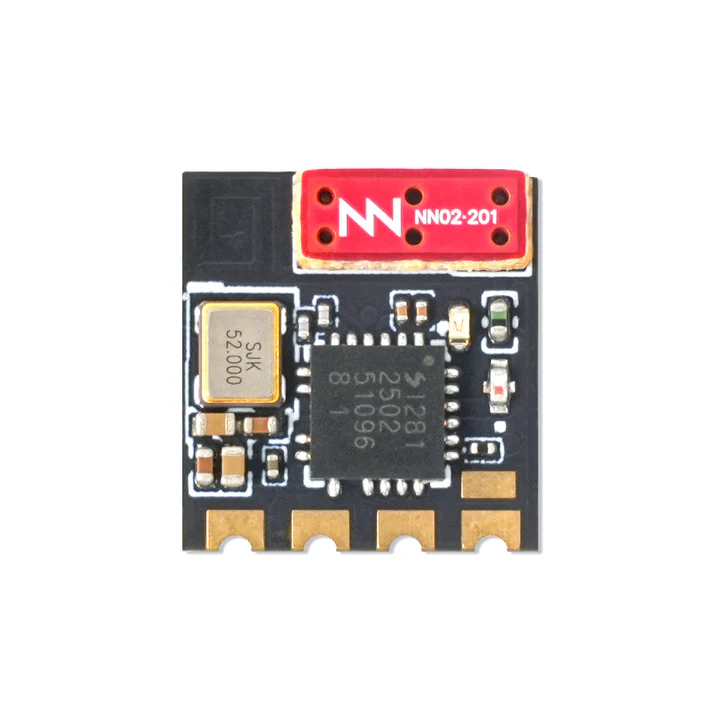

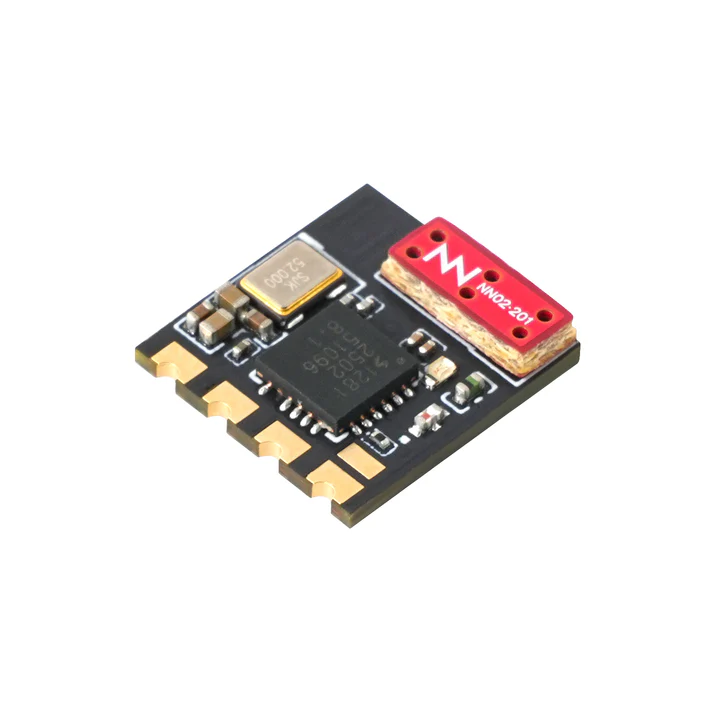

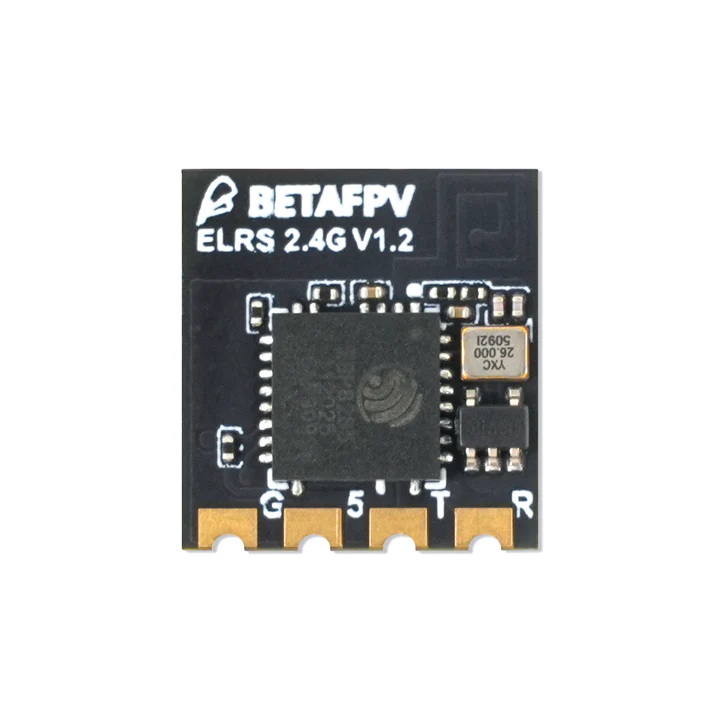

Płaska antena 2.4G V1.2:

Antena wieżowa:

Zwiększona niezawodność i czułość sygnału

Zoptymalizowane dopasowanie impedancji płaskiej anteny V1.2 zapewnia przełomowy skok w niezawodności i czułości sygnału. Podczas gdy oryginalna płaska antena V1.1 osiągała zasięg 500-600 m przy mocy nadajnika 50 mW/500 Hz, V1.2 oferuje teraz solidny zasięg 1000 m w identycznych warunkach – a także doskonałą spójność sygnału. Ta precyzyjnie dostrojona konstrukcja minimalizuje utratę pakietów podczas szybkich manewrów i poprawia wydajność przy niskim poborze mocy, zapewniając precyzyjną reakcję przy mocy 25 mW (zasięg 300 m) i niezmienną stabilność przy maksymalnej mocy wyjściowej.

Obejrzyj nasz film z testu w locie, aby zobaczyć zasięg 1000 m modelu V1.2 w akcji.

Lekka konstrukcja, uproszczona instalacja

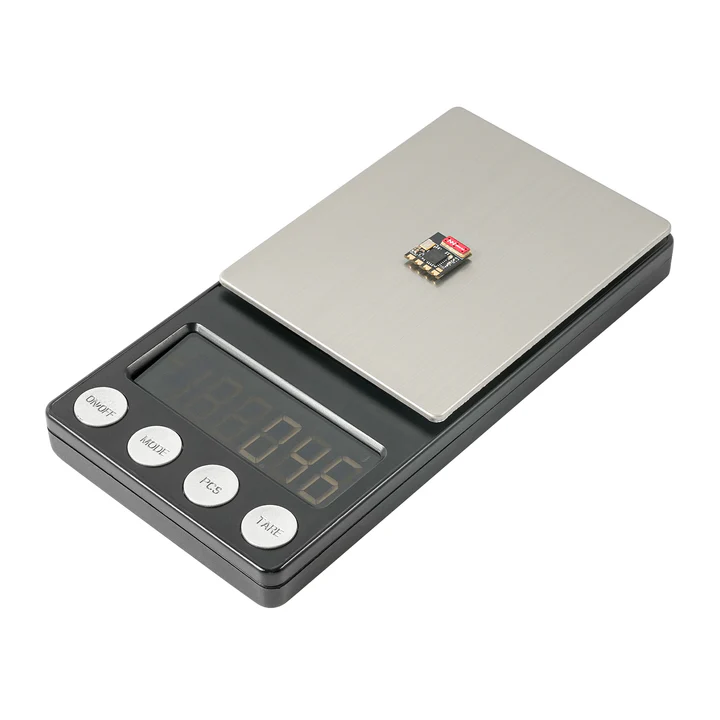

W odpowiedzi na sugestie społeczności, płaska antena V1.2 została wyposażona w powiększone pola lutownicze, które upraszczają instalację i ograniczają liczbę błędów – to kluczowa zmiana zarówno dla nowicjuszy, jak i doświadczonych konstruktorów. W połączeniu z 13,2% redukcją masy (obecnie zaledwie 0,46 g), udoskonalona konstrukcja zachowuje kompaktowe wymiary, jednocześnie redukując zbędną masę, uwalniając kluczowe budżety na masę w konstrukcjach nastawionych na wydajność.

Odbiorniki BETAFPV ExpressLRS

Wybór odpowiedniego odbiornika ma kluczowe znaczenie dla optymalnej pracy quadrocoptera i modelu RC. Kompleksowa oferta BETAFPVOferta ExpressLRS- oferująca odbiorniki ELRS Lite, Nano, Micro oraz nasze najnowsze odbiorniki SuperD - oferuje rozwiązania dostosowane do potrzeb każdego pilota w zakresie FPV.

Nano RX kontra Lite RX

TenNanoodbiornik(wersja 2.4G) to pierwszy odbiornik ze wzmacniaczem mocy (PA+LNA), zapewniający moc wyjściową telemetrii 100 mW i lepszą czułość, co przekłada się na większy zasięg. Natomiast odbiornik Lite nie posiada wzmacniacza PA/LNA, więc jego moc telemetrii jest ograniczona do natywnej mocy wyjściowej układu RF SX1280 wynoszącej 17 mW.

Kolejną kluczową różnicą jest antena: odbiornik Nano jest wyposażony w standardową zewnętrzną antenęAntena dipolowa T,natomiast odbiornik Lite Receiver wykorzystuje ceramiczną antenę SMD, która zazwyczaj zapewnia krótszy zasięg.

Aby uzyskać najlepszą wydajność, zdecydowanie polecamy odbiornik Nano, jeśli Twój zestaw ma wystarczająco dużo miejsca. Jednak w przypadku dronów wyścigowych i whoop 65-85 mm, odbiornik Lite pozostaje lepszym wyborem.

Antena płaska kontra antena wieżowa

Nowa płaska antena Lite Receiver V1.2 charakteryzuje się wyjątkowo cienką płytką o grubości 3 mm i lekką konstrukcją ważącą 0,46 g, idealną do dronów z ograniczoną przestrzenią. Jej płaska antena o niskim profilu jest odporna na upadki, zapewniając trwałość w porównaniu z wystającymi antenami wieżowymi.

Chociaż obie anteny mają podobne charakterystyki wzmocnienia i strat odbicia, zoptymalizowane dopasowanie impedancji płaskiej anteny V1.2 zapewnia lepszą niezawodność i czułość sygnału – zwiększając zasięg do 1000 m (w porównaniu z 600 m w wycofanej z produkcji antenie wieżowej). Ta modernizacja koncentruje się wyłącznie na udoskonaleniu odpornej na uderzenia płaskiej anteny, zapewniając pilotom niespotykany dotąd zasięg i trwałość w najbardziej kompaktowej dostępnej obudowie.

Dowiedz się więcej o ExpressLRS

ExpressLRS to łącze RC o otwartym kodzie źródłowym do aplikacji RC. Każdy może znaleźć ten projekt naGitHub lub dołącz do dyskusji w Grupa na Facebooku.

ExpressLRS  opiera się naSemtech LoraSprzęt SX127x lub SX1280 odpowiednio dla RX i TX ma na celu osiągnięcie najlepszej możliwej wydajności łącza pod względem prędkości, opóźnień i zasięgu. Przy częstotliwości 900 MHz obsługiwana jest maksymalna częstotliwość pakietów 200 Hz. Przy częstotliwości 2,4 GHz, dzięki dedykowanej kompilacji OpenTX, obsługiwane jest obecnie aż 500 Hz. Dzięki temu ExpressLRS jest jednym z najszybszych dostępnych łączy RC, oferując jednocześnie wydajność dalekiego zasięgu.

Coraz więcej dostawców obsługuje protokół radiowy ExpressLRS w różnych częściach, takich jak nadajnik radiowy z ELRS w magazynie, dron z wbudowanym odbiornikiem ELRS, moduł nadawczy ELRS do zatoki JR lub zatoki Nano. Zespół BETAFPV bierze udział w tym projekcie i dostarcza szereg rozwiązań.Komponenty ExpressLRS.

Uwaga: Wersja oprogramowania układowego naszej anteny płaskiej Lite Receiver V1.2 i anteny wieżowej to ELRS 3.3.0;  zespół ELRS Innovative oficjalnie wydał wersję 3.3.0. Aby wgrać oficjalne oprogramowanie układowe ELRS, pobierz najnowszą wersję ExpressLRS-Configurator lub zapoznaj się z naszą instrukcją.  Należy pamiętać, że moduł nadawczy i odbiornik muszą być w tej samej wersji ELRS, w przeciwnym razie częstotliwości nie będą mogły się poprawnie dopasować.

Pobierz najnowszą wersję ExpressLRS-Configurator.

Instrukcja flashowania oficjalnego oprogramowania ExpressLRS.

Kliknij, aby pobrać oprogramowanie układowe odbiornika ELRS Lite (wersja 3.3.0).

Konfiguracja i powiązanie

ExpressLRS wykorzystuje protokół szeregowy Crossfire (znany również jako protokół CRSF) do komunikacji między odbiornikiem a płytą kontrolera lotu. Upewnij się więc, że Twoja płytka kontrolera lotu obsługuje protokół szeregowy CRSF. Następnie pokażemy, jak skonfigurować protokół CRSF na kontrolerze lotu z oprogramowaniem układowym Betaflight.

Poniżej pokazano połączenie odbiornika ELRS Lite z płytką FC.

Włącz odpowiedni UART (np. UART3 poniżej) jako odbiornik szeregowy w zakładce „Porty” konfiguratora Betaflight.

Na karcie „Konfiguracja” wybierz „Odbiornik szeregowy” w panelu „Odbiornik” i wybierz protokół „CRSF”. Telemetria jest tutaj opcjonalna i zmniejszy częstotliwość aktualizacji pamięci USB ze względu na wykorzystanie slotów transmisji do telemetrii.

Odbiornik Lite jest oficjalną wersją protokołu V3.0.0 i nie zawiera frazy wiążącej. Odbiornik Lite może wejść w stan wiążący poprzez trzykrotne włączenie/wyłączenie zasilania.

• Podłącz i odłącz odbiornik Lite trzy razy;
• Sprawdź, czy dioda LED miga dwukrotnie, co oznacza, że odbiornik jest w trybie wiązania;
• Upewnij się, że moduł RF TX lub nadajnik radiowy wszedł w stan łączenia, co spowoduje wysłanie impulsu łączenia;
• Jeżeli odbiornik świeci ciągłym światłem, jest połączony.

Uwaga: Po jednorazowym połączeniu odbiornik zapisze informacje o połączeniu. Ponowne włączenie zasilania spowoduje automatyczne pomyślne połączenie.

Uwaga: Jeśli wgrywasz ponownie firmware odbiornika z własną frazą wiążącą, upewnij się, że moduł TX ma tę samą frazę wiążącą. W takiej sytuacji moduł RF TX i odbiornik połączą się automatycznie.

Pakiet

• 1 * Odbiornik BETAFPV ELRS Lite (płaska antena V1.2 / antena wieżowa)
• 2 * Zapasowa rurka termokurczliwa
• 4 przewody połączeniowe silikonowe 30 AWG (1 czarny, 1 czerwony, 1 biały, 1 żółty)
