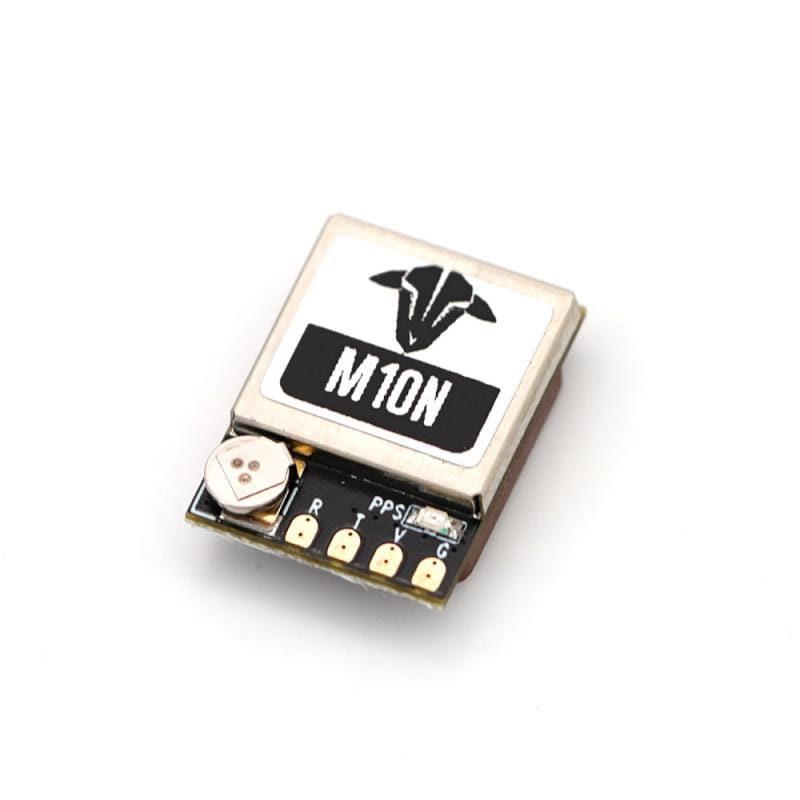

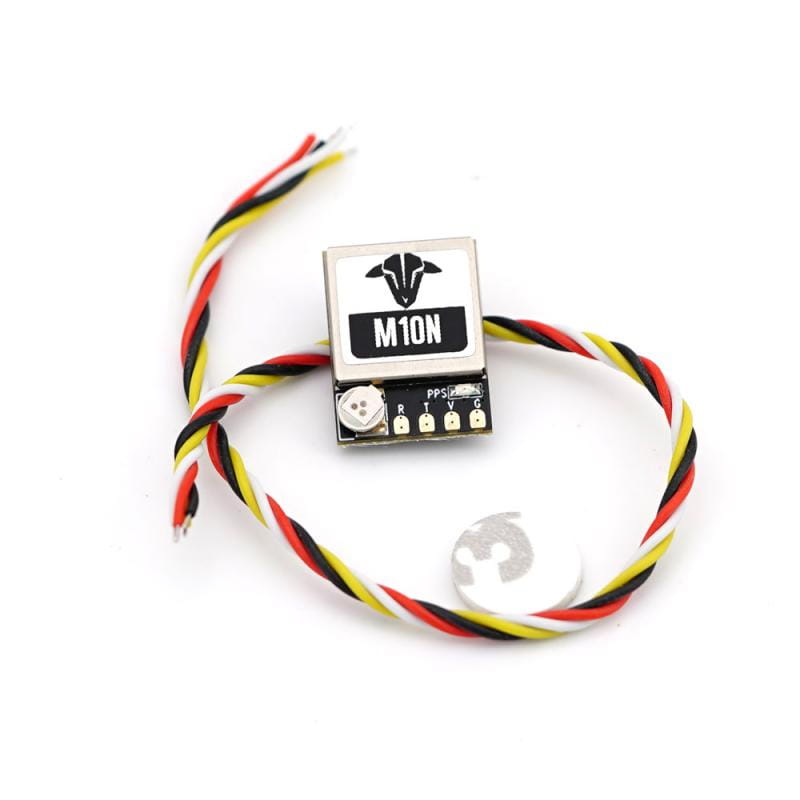

GPS TBS M10N Nano GPS Glonass

GPS TBS M10N Nano GPS Glonass

Charakterystyka elektryczna

• Układ: M10050
• Typ odbiornika: GPS L1 C/A, QZSS L1 C/A/S, BDS B1I/B1C, Galileo E1B/C, SBAS L1 C/A (WAAS, EGNOS, MSAS, GAGAN)
• Domyślny system pozycjonowania: GPS, BDS, GALILEO
• System wspomagania: SBAS, QZSS
• Kanał: N/A

Czułosć

• Śledzenie i nawigacja: -166 dBm
• Ponowne przechwycenie: -160 dBm
• Zimny start: -148 dBm
• Gorący start: -160 dBm

Dokładność

• Pozycja pozioma: 2,0 m CEP
• Prędkość: 0,05 m/s
• Dynamiczny kurs: 0,3°
• Impuls czasowy: RMS 30 ns / 99% w zakresie 60 ns

Start

• Zimny start: 27 s
• Gorący start: 1 s
• Start wspomagany: 1 s

Wyjście danych

• Szybkość transmisji: 4800 – 921600 bps (domyślnie: 115200 bps)
• Poziom sygnału: TTL
• Protokoły: NMEA, UBX
• Wiadomości UBX: PVT
• Wiadomości NMEA: RMC, VTG, GGA, GSA, GSV, GLL
• Częstotliwość aktualizacji: 0,25 Hz – 18 Hz (domyślnie: 10 Hz)
• Pamięć FLASH: zachowuje konfigurację po zaniku zasilania

Limity operacyjne

• Wysokość: 80 000 m
• Prędkość: 500 m/s
• Dynamika: < 4 g

Moc

• Napięcie wejściowe: 3,6 V – 5,5 V (typowo: 5,0 V)
• Pobór mocy: 15 mA przy 5,0 V

Fizyczny

• Wymiary: 16,5 × 12,3 × 6,0 mm
• Waga: 3 g
• Złącze: złącze 1,00 mm 4-pinowe

Temperatura

• Temperatura pracy: od -40°C do +85°C
• Temperatura przechowywania: -40°C do +105°C

Wskaźnik LED

• Dioda LED PPS: Wyłączona, gdy nie ma ustalonego położenia; miga na niebiesko po ustawieniu 3D, niebieskie światło miga
