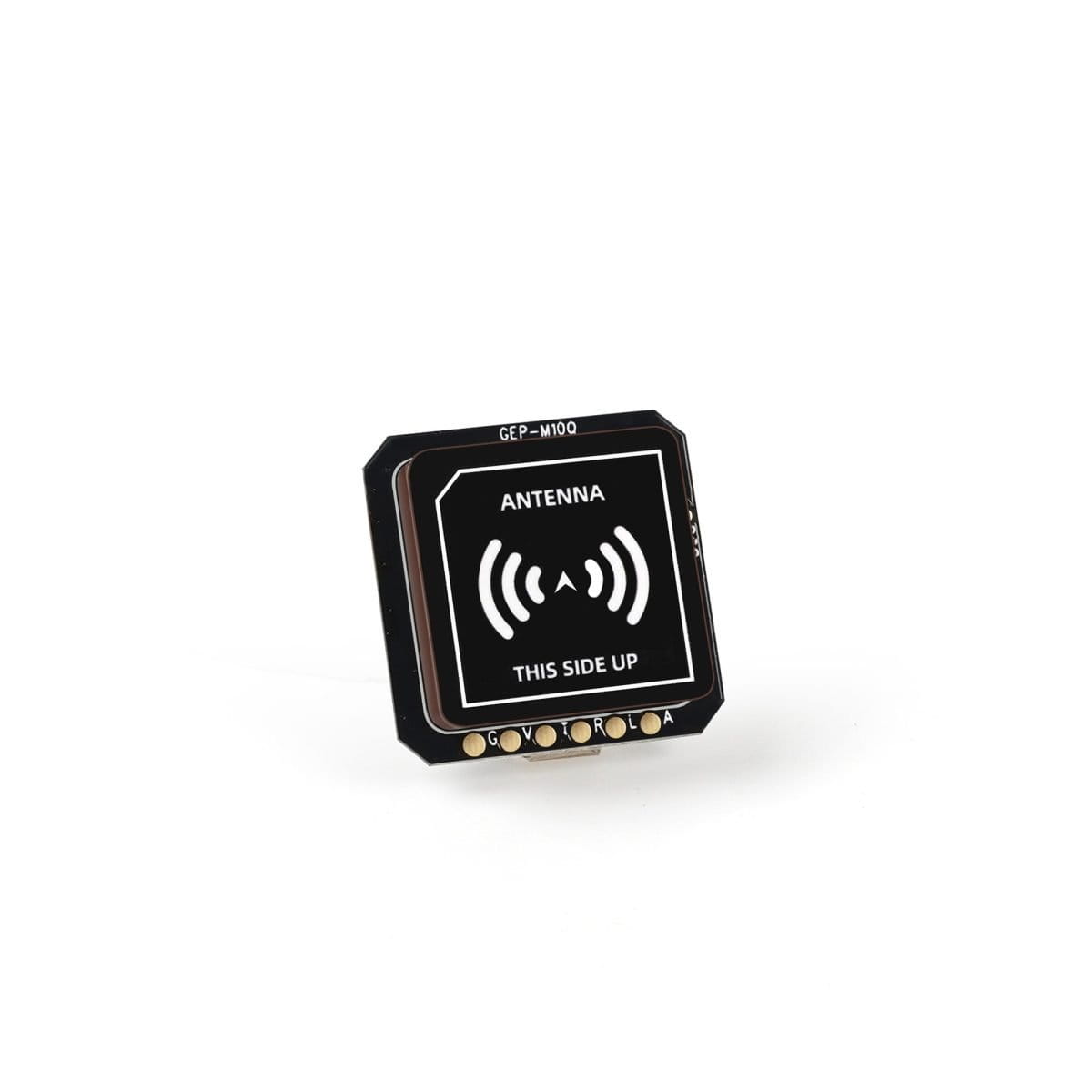

GPS GEPRC M10Q z kompasem

GPS GEPRC M10Q z kompasem

Podsumowanie
Seria produktów GPS GEPRC została w pełni zmodernizowana. Wprowadzono na rynek serię produktów GPS GEP-M10, opartą na układzie scalonym u-blox M10050.
Moduł pozycjonowania GPS serii GEP-M10 wykorzystuje układ scalony M10 firmy u-blox i obsługuje wspólne pozycjonowanie GPS + BDS + Galileo + QZSS + SBAS, do 32 satelitów. Dostępne są ceramiczne anteny o wymiarach 12 x 12 mm i 18 x 18 mm, zapewniające lepszą jakość odbioru. Wbudowany układ Flash i kondensator Farad umożliwiają zapisywanie parametrów konfiguracyjnych i szybki rozruch na gorąco.
Opcjonalny magnetometr QMC5883L/IST8310 i barometr DPS310. Różnorodne rozwiązania zapewniają dokładne wyznaczanie azymutu i precyzyjne dane dotyczące zmian wysokości. Moduł ten spełnia potrzeby większości quadrocopterów FPV, wielowirnikowców, stałopłatów i innych modeli.
Uwaga: Ze względu na brak dostępności barometru DPS310, zostanie on zastąpiony barometrem DPS368. Nie ma różnic w wydajności ani użytkowaniu obu barometrów, a stara i nowa wersja będą wysyłane losowo.

Specyfikacja
Układ GPS: u-blox M10050
Napięcie wejściowe: 3,3 V-5 V
Częstotliwość odbioru: GPS L1, GLONASS L1, BDS B1, GALILEO E1, SBAS L1, QZSS L1
Tryb pracy: GPS + BDS + LALILEO + QZSS + wspólne pozycjonowanie SBAS
Kanał: 72 kanały
Satelity nawigacyjne: do 32
Protokół wyjściowy: UART (ublox), I2C (Baro, Mag)
Prędkość transmisji: 115200 bps
Częstotliwość wyjściowa: 10 Hz
Dokładność prędkości: 0,05 m/s
Dokładność pozycjonowania poziomego: 2D ACC 1,5 m (pogoda)
Dokładność pomiaru czasu: 30 ns
Odbiornik Czułość: Śledzenie - 162 dBm, Przechwytywanie - 160 dBm
Charakterystyka dynamiczna: Maksymalna wysokość: 50000 m, Maksymalna prędkość: 500 m/s
Maksymalne przyspieszenie: 4 G
Maksymalna moc: QMC5883L, IST8310
Barometr: DPS310
Wymiary: 15 x 15 x 7,5 mm (GEP-M10nano), 22 x 22 x 8,2 mm (GEP-M10)
Wymiary anteny: 12 x 12 mm (GEP-M10nano), 18 x 18 mm (GEP-M10)
Waga: 4,1 g (GEP-M10nano), 7,8 g (GEP-M10)

Cechy
u-blox M10050 Układ scalony
Wspólne pozycjonowanie GPS+BDS+Galileo+QZSS+SBAS
Szybka prędkość pozycjonowania, do 32 satelitów
Stabilna jakość połączenia
Rozmiar anteny 12 x 12 mm lub 18 x 18 mm, lepsza jakość odbioru sygnału
Wbudowany układ Flash i kondensator Farad
Wbudowana kontrolka, łatwa w użyciu
Opcjonalny zintegrowany magnetometr + barometr, więcej możliwości rozmieszczenia urządzeń

Zawiera
1 x moduł GPS

1 x przewód połączeniowy

1 x instrukcja obsługi modułu GPS

1 x naklejka GEPRC

1 x rurka termokurczliwa

1 x heat shrink tubing
