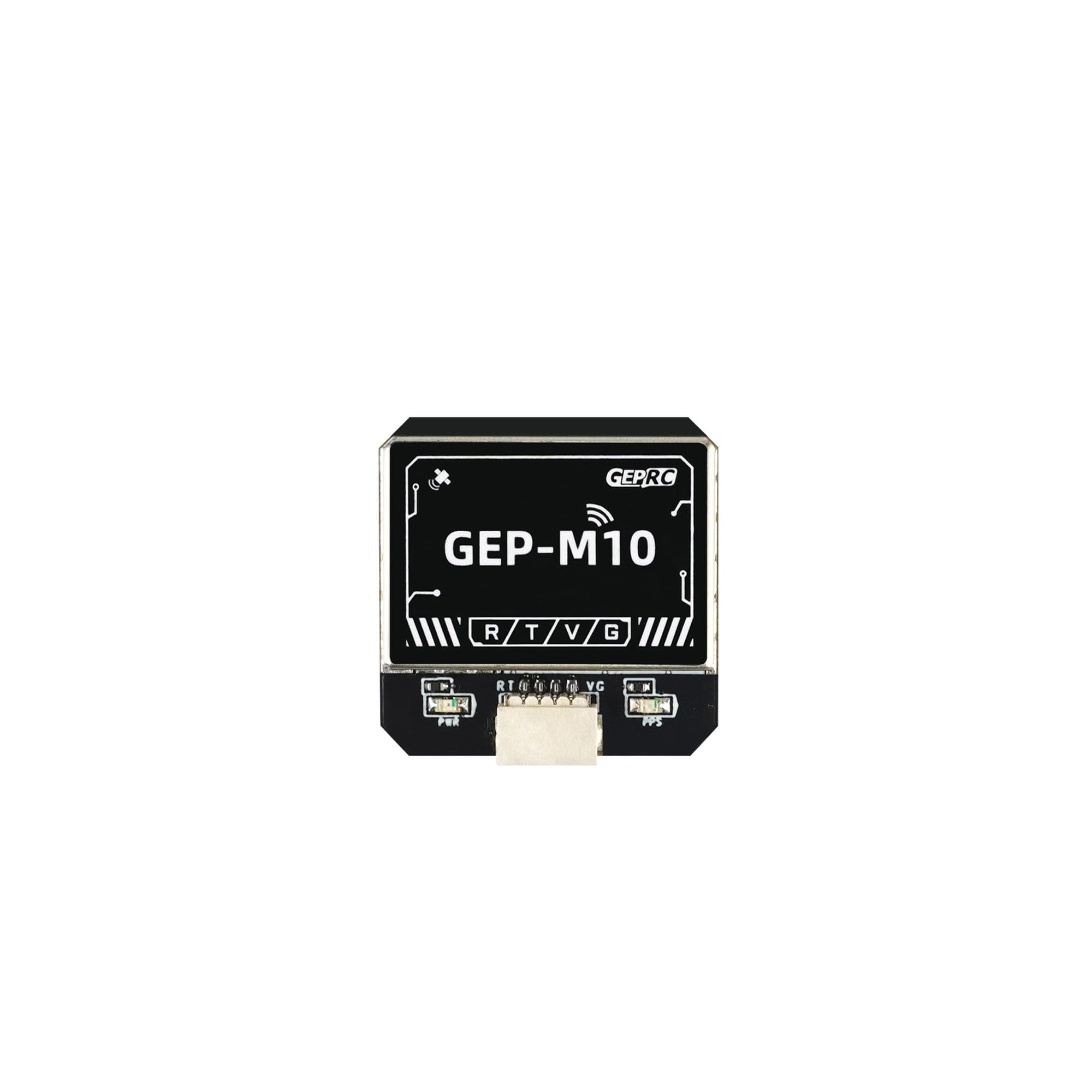

GPS GEPRC M10

GPS GEPRC M10

Podsumowanie

Seria produktów GPS GEPRC została w pełni zmodernizowana. Seria produktów GPS GEP-M10 oparta na chipie u-blox M10050 została właśnie wprowadzona na rynek.

Moduł pozycjonowania GPS serii GEP-M10 wykorzystuje rozwiązanie chipa M10 firmy u-blox i obsługuje wspólne pozycjonowanie GPS+BDS+Galileo+QZSS+SBAS, do 32 satelitów. Dostępne są wersje anten ceramicznych 12*12 mm i 18*18 mm, zapewniające lepszą zdolność odbioru. Wbudowany chip Flash i kondensator Farad mogą zapisywać parametry konfiguracji i szybko uruchamiać się na gorąco.

Opcjonalny magnetometr QMC5883L/IST8310 i barometr DPS310. Różnorodne rozwiązania dopasowujące zapewniają dokładne wskazanie azymutu i czułe dane o zmianie wysokości. Może on spełniać potrzeby większości quadrocopterów FPV, wielowirnikowców, samolotów ze skrzydłami stałymi i innych modeli produktów.

Specyfikacje

Chip GPS: u-blox M10050

Napięcie wejściowe: 3,3 V-5 V

Częstotliwość odbioru: GPS L1, GLONASS L1, BDS B1, GALILEO E1, SBAS L1, QZSS L1

Tryb pracy: GPS+BDS+LALILEO+QZSS+SBAS wspólne pozycjonowanie

Kanał: 72 kanały

Satelity nawigacyjne: do 32 sztuk

Protokół wyjściowy: UART(ublox), I2C（Baro,Mag）

Prędkość transmisji: 115200 bps

Częstotliwość wyjściowa: 10 Hz

Dokładność prędkości: 0,05 m/s

Dokładność pozycjonowania poziomego: 2D ACC1,5 m (pogoda)

Dokładność pomiaru czasu: 30 ns

Odbiornik czułość: Trace-162dBm, Capture-160dBm

Charakterystyka dynamiczna: Maksymalna wysokość: 50000m, Maksymalna prędkość: 500m/s

Maksymalne przyspieszenie: 4G

Rozmiar: 22x22x8,2mm (GEP-M10)

Rozmiar anteny: 18x18mm (GEP-M10)

Waga: 7,8g (GEP-M10)

Cechy

u-blox M10050 chip

GPS+BDS+Galileo+QZSS+SBAS wspólne pozycjonowanie

Szybka prędkość pozycjonowania, do 32 satelitów

Stabilna jakość połączenia

Rozmiar anteny 12x12mm lub 18x18mm, lepsza wydajność odbioru sygnału

Wbudowany chip Flash i kondensator Farad

Wbudowana kontrolka świetlna, łatwa w użyciu

Opcjonalny zintegrowany magnetometr + barometr, więcej schematów kolokacji
