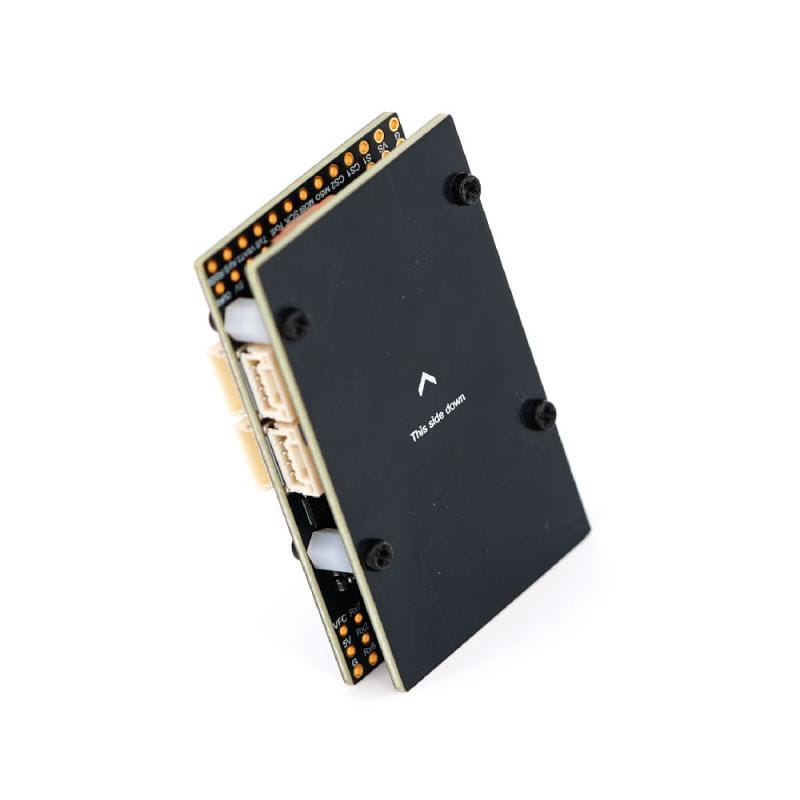

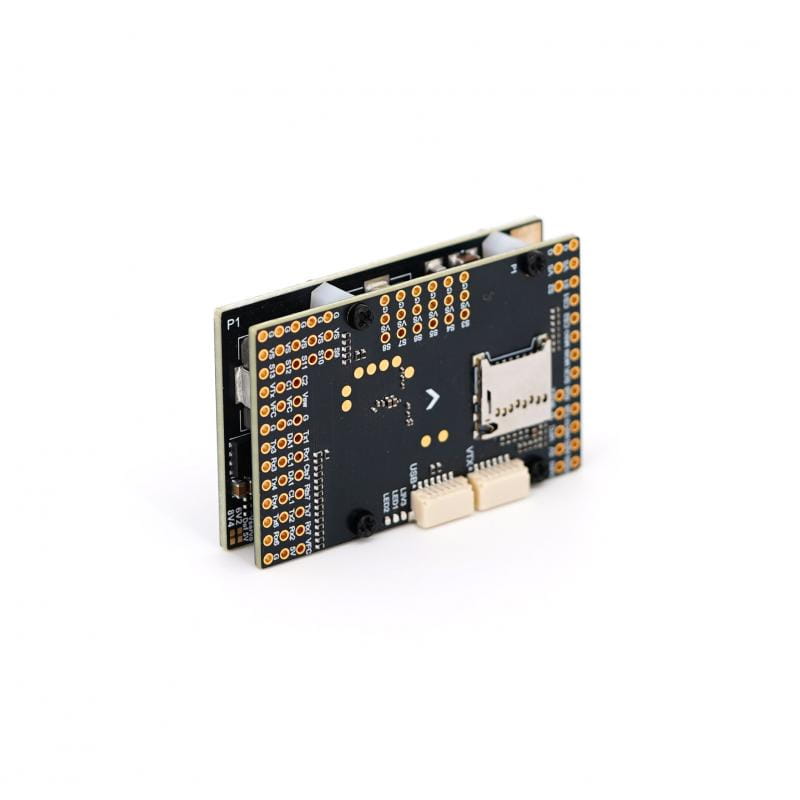

FC TBS Lucid H7 Wing FC

FC TBS Lucid H7 Wing FC

Przedstawiamy TBS Lucid H7 Wing FC. Pełnofunkcyjny, wszechstronny, niezawodny i niedrogi. Oto nasza obszerna lista specyfikacji:

Dane techniczne:

• Mikrokontroler: STM32H743VIH6, 480 MHz, 2 MB pamięci Flash
• Napięcie wejściowe: 8 V-50,4 V (3-12 s)
• Moc wyjściowa: 8 A ciągła/10 A szczytowa BEC. 5 V, 6 V, 8,4 V (do wyboru)
• Kanały: 13x PWM (w tym LED)
• Żyroskop: ICM42688 x 2 (SPI1 i SPI4)
• Baro: DPS310 (I2C2)
• Urządzenia peryferyjne : 7x UART, 2x I2C, 1x CAN
• Pomiary : 6x ADC (Vbat, prąd, CB2, CU2, RSSI, prędkość powietrza)
• Porty dużej prędkości:  MicroSD BlackBox, SPI3 na złączach szpilkowych
• Analogowy FPV: przełączane wejścia dwóch kamer, AT7456E OSD, obsługa 5 V/9 V/12 V przy 5 A (możliwość wyboru)
• Cyfrowy FPV : złącze „DJI” z komunikacją SBUS i OSD
• Czujnik prądu:  165A ciągły / 240A szczytowy
• FC BEC: 5 V 3 A ciągłe (dla FC i urządzeń peryferyjnych)
• FPV BEC: 9 V/12 V 5 A (do wyboru)
• Wymiary : 54 x 36 x 13 mm

Szczegóły techniczne:

• Czujnik napięcia akumulatora: 1K:20K (skala 2100 w INAV, BATT_VOLT_MULT 21,0 w ArduPilot)
• Dzielnik napięcia ADC VB2: 1K:20K
• Dzielnik napięcia ADC AirSpeed: 20K:20K
• Cel ArduPilot: TBS_LUCID_H7_WING
• Cel INAV:  do ustalenia
• Cel Betaflight:  do ustalenia

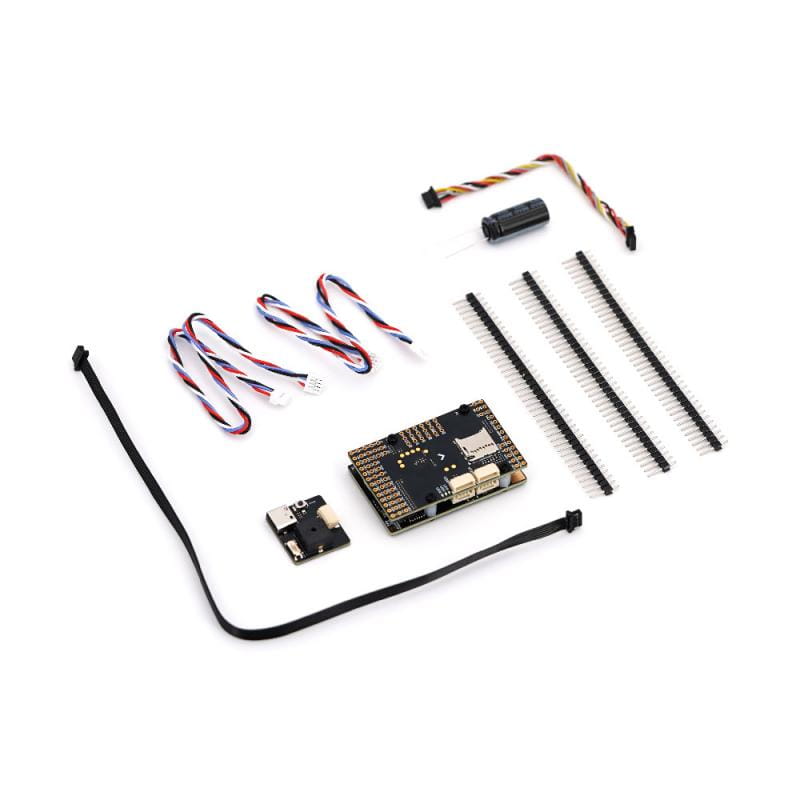

Opakowanie zawiera

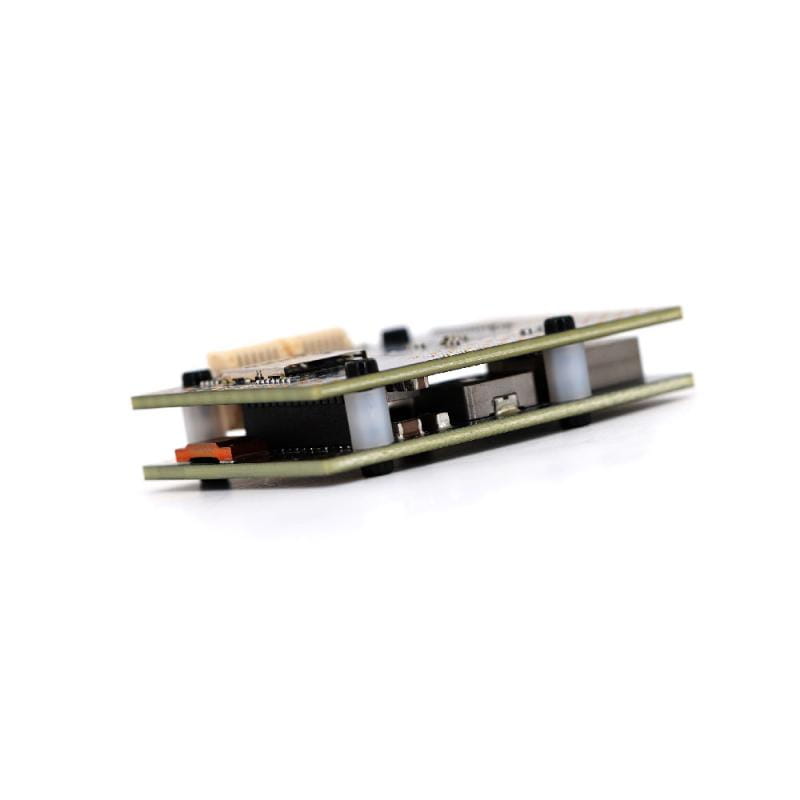

• 1x TBS Lucid H7 Wing FC i PDB (płytki warstwowe)
• 1x USB (typ C) / płytka rozszerzająca sygnał brzęczyka
• 1x 10 cm kabel JST-SH-6P do JST-SH-6P do przedłużacza USB
• 1x 25cm kabel JST-SH-6P do JST-SH-6P dla systemów HD
• 2x 20 cm kabel JST-GH-4P do JST-GH-4P do portu CAN i I2C
• 1x 330uF 63V kondensator elektrolityczny
• Złącza 2,54-pinowe x 120 (nielutowane!)
