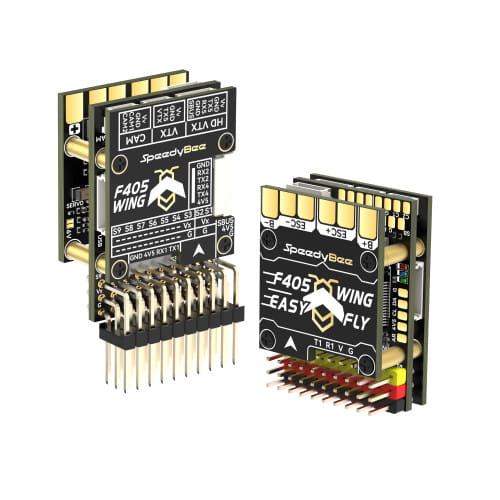

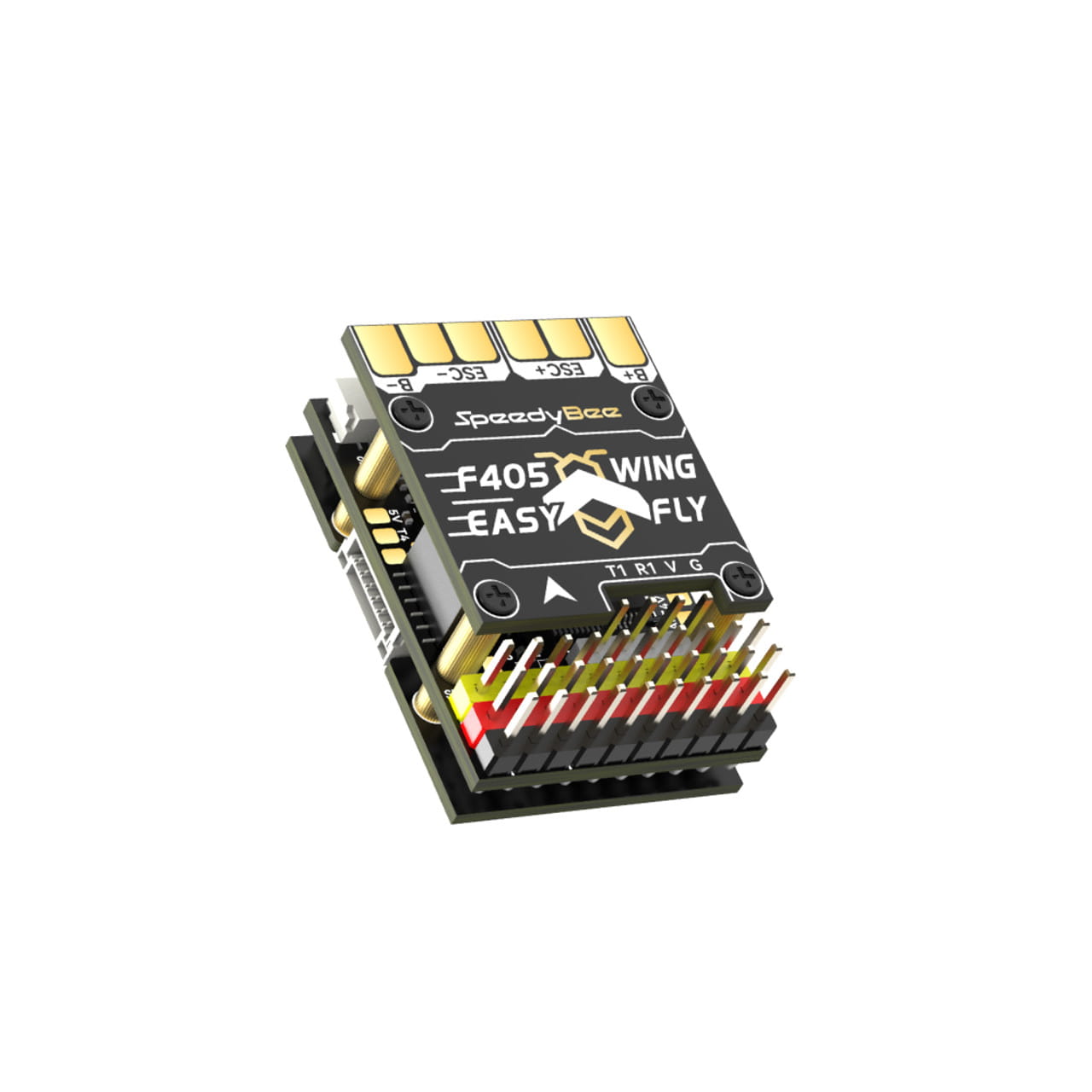

FC SpeedyBee F405 WING MINI Fixed Wing Flight Controller

FC SpeedyBee F405 WING MINI Fixed Wing Flight Controller

Dane techniczne:
Nazwa produktu: SpeedyBee F405 WING MINI FC board
MCU: STM32F405, 168MHz, 1MB Flash
IMU: (żyroskop i akcelerometr) ICM-42688-P
Barometr: SPL006-001
Układ OSD: AT7456E
Gniazdo karty MicroSD: Blackbox
UART: 6 zestawów (USART1, USART2, USART3, UART4, UART5, UART6 - dedykowane do połączenia telemetrycznego płyty bezprzewodowej)
I2C: 1x Używany do magnetometru, cyfrowego czujnika prędkości powietrza
ADC: 4x (VBAT, prąd, analogowy RSSI, analogowy AirSpeed)
PWM: 12x (9x pin headers + 2x lutownicze + 1x "LED" pad)
Obsługiwany odbiornik: ELRS/CRSF, podłączony do UART1
SBUS: Wbudowany inwerter dla wejścia SBUS (UART2-RX)
LED: 3x diody LED dla FC STATUS (niebieska, zielona) i wskaźnik 3,3 V (czerwony)
Obsługiwany analogowy RSSI, nazwany jako „RS”
Domyślne przełączanie dwóch kamer analogowych na wejście wideo Camera1 (C1). Przełączanie między C1 i C2 za pomocą ArduPilot Relay lub INAV Modes/USER.
Obie kamery powinny mieć ten sam format wideo, PAL lub NTSC.
Obsługiwane oprogramowanie układowe: FC INAV: SpeedyBeeF405WING (domyślne)
ArduPilot: SpeedyBeeF405WING
Waga: 5,6 g

Nazwa produktu: SpeedyBee F405 WING MINI PDB board
Zakres napięcia wejściowego: 7~26 V (2~6S LiPo)
Czujnik napięcia akumulatora: Podłącz do płytki FC VBAT, 1K:10K (skala 1100 w INAV, BATT_VOLT_MULT 11,0 w ArduPilot)
Czujnik prądu akumulatora: 80 A ciągły, 150 A szczytowy Podłącz do płytki FC Prąd (skala 195 w INAV, 50 A/V w ArduPilot)
Dioda ochronna: TVS Tak
Wyjście FC BEC: Wyjście 5,2 V +/- 0,1 V DC Prąd ciągły 2 A, szczytowy 3 A Zaprojektowany dla FC, odbiornika, modułu GPS, czujnika prędkości powietrza, telemetrii moduł
VTX i zasilanie kamery: Interfejs zasilania VTX Vv oferuje dwie opcje zasilania: bezpośrednie napięcie baterii lub zintegrowany BEC 5V (współdzielący napięcie BEC serwomechanizmu 5V4A)
Domyślnie jest ustawione na napięcie baterii (Upewnij się, że zakres napięcia wejściowego VTX i kamery jest zgodny)
Przełączenie na zasilanie 5V jest możliwe za pomocą zworki pad (za pomocą wyjścia BEC serwomechanizmu)
(Jeśli używasz tej metody, upewnij się, że wymagania prądowe zarówno dla serwomechanizmu, jak i VTX są wystarczające)
Wyjście BEC serwomechanizmu: Wyjście 5V +/- 0,1V DC Prąd ciągły 4 A, 5A Napięcie szczytowe regulowane, 5V Domyślnie, 6V za pomocą zworki Zaprojektowany dla serwomechanizmów. Waga 5,5 g

Nazwa produktu SpeedyBee: F405 WING MINI bezprzewodowy przedłużacz USB
Konfiguracja bezprzewodowa (długie naciśnięcie przycisku BOOT przez 6 sekund w celu zmiany trybów)
INAV: Upewnij się, że przełącznik MSP na UART 6 jest włączony i ustawiony na szybkość transmisji 115200 ArduPilot: Upewnij się, że Serial 6 jest ustawiony na szybkość transmisji 115200 i protokół Mavlink2 tryb BLE, połącz się z aplikacją Speedybee
Tryb Wi-Fi (AP), możliwość połączenia z aplikacją Speedybee, aplikacją QGroundControl, MissionPlanner itp. WiFi: Hasło Speedybee eFLY-WIFI: 88888888
Tryb Wi-Fi (STA), możliwość połączenia z aplikacją QGroundControl, MissionPlanner itp.
Krok 1: włącz osobisty hotspot;
Krok 2: Ustaw hotspot, zlokalizuj NAZWĘ/Nazwę urządzenia/Nazwę hotspotu/itp.
Krok 3: zmień obecną nazwę na eFLY, a hasło to 88888888
Tryb wyłączony bezprzewodowo
Typ portu USB Typ C
Brzęczyk 5V Aktywny brzęczyk
Waga 3,2 g
