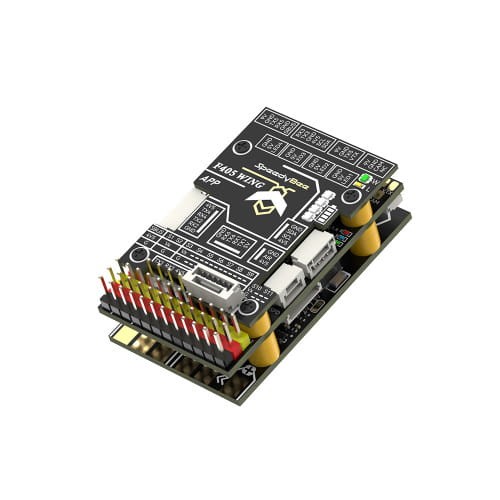

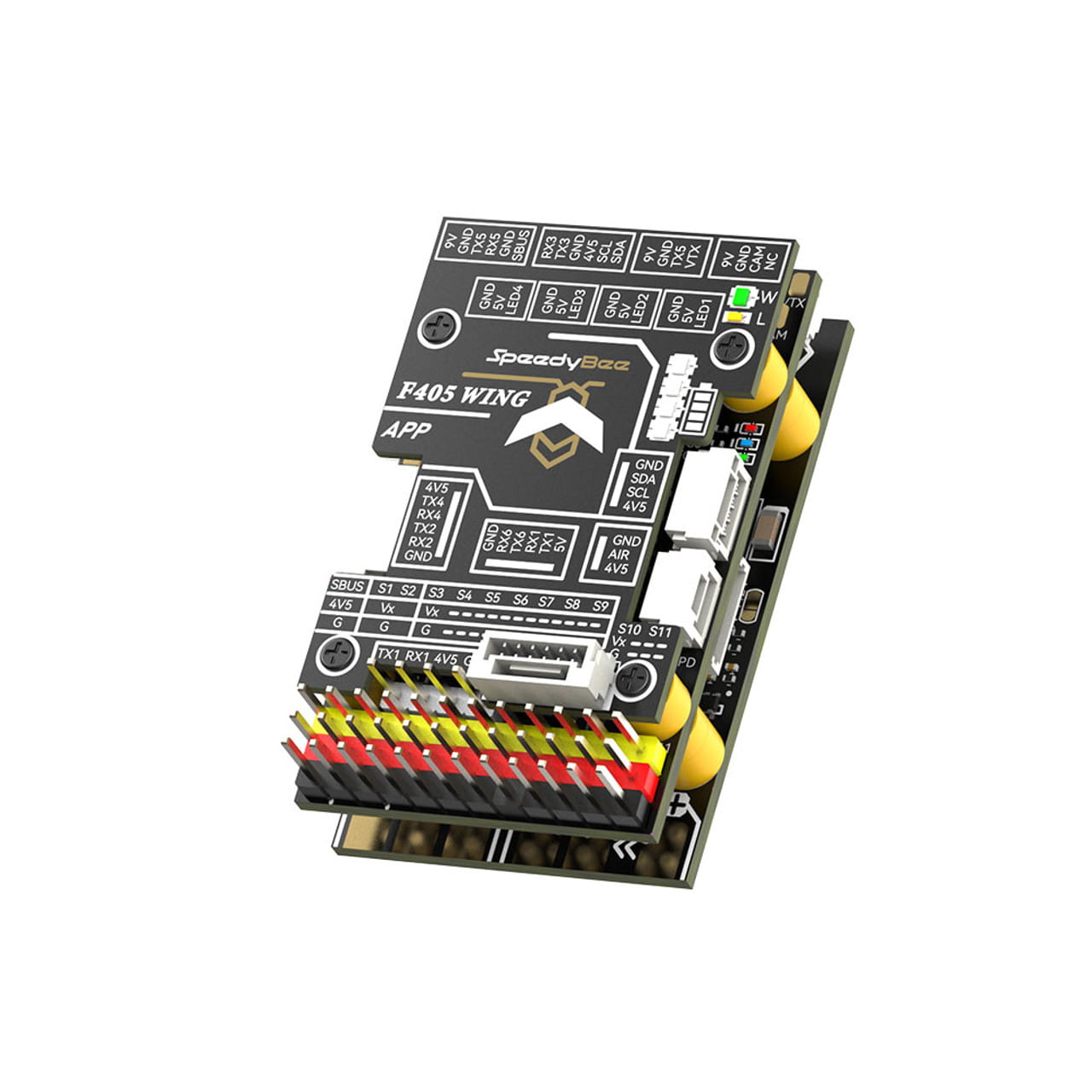

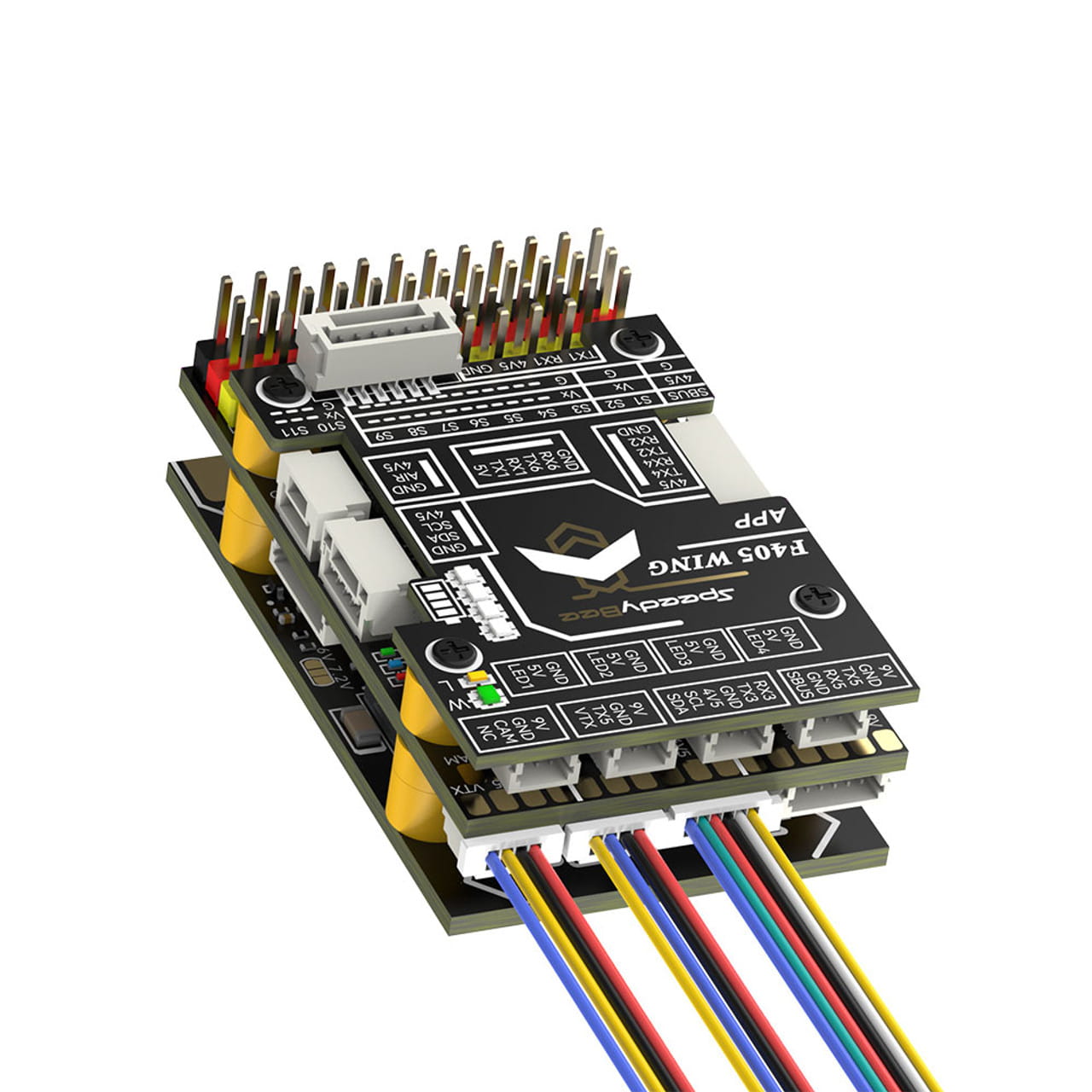

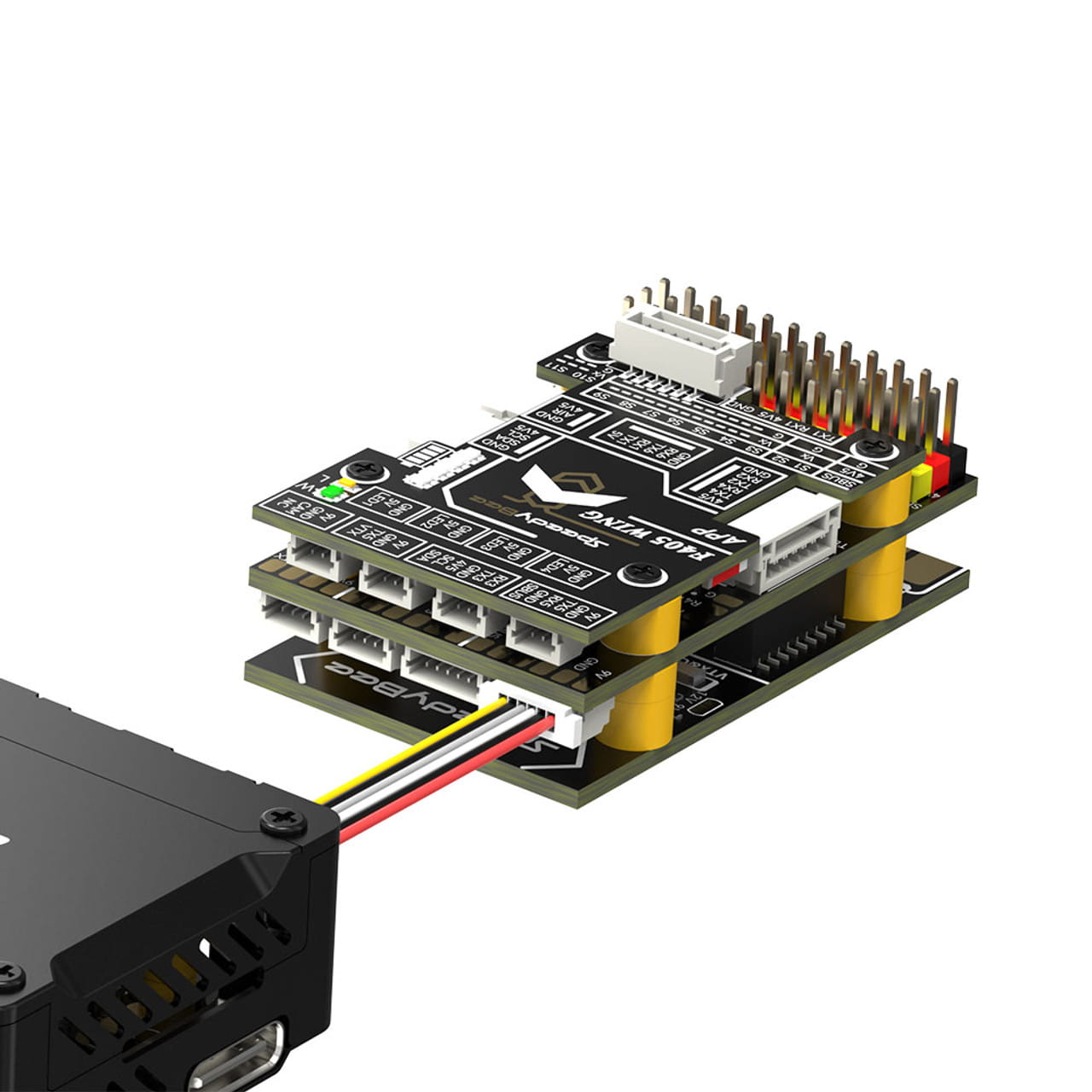

FC SpeedyBee F405 WING APP Fixed Wing Flight Controller

FC SpeedyBee F405 WING APP Fixed Wing Flight Controller

Dane techniczne:
Nazwa produktu: SpeedyBee F405 WING FC board
MCU: STM32F405, 168MHz, 1MB Flash
IMU: (żyroskop i akcelerometr) ICM-42688-P
Barometr: SPL006-001
Układ OSD: AT7456E
Gniazdo karty: MicroSD Blackbox
UART: 6 zestawów (USART1, USART2, USART3, UART4, UART5, UART6 (dedykowane do połączenia telemetrycznego płyty bezprzewodowej))
I2C: 1x Używany do magnetometru, cyfrowego czujnika prędkości powietrza
ADC: 4x (VBAT, prąd, RSSI, analogowa prędkość powietrza)
PWM: 12x (11+1 „LED”)

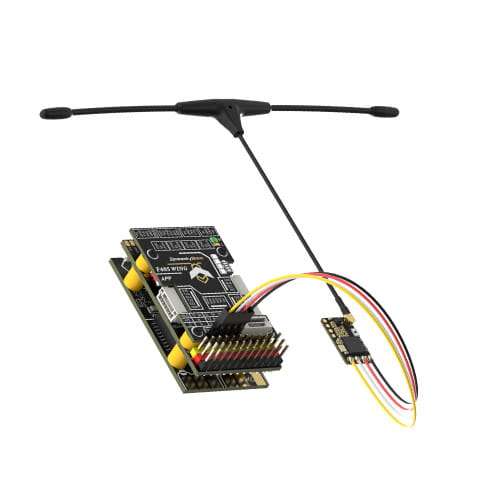

Obsługiwany odbiornik: ELRS/CRSF, podłączony do UART1
SBUS: Wbudowany inwerter dla wejścia SBUS (UART2-RX)
LED: 3x diody LED dla STANU FC (niebieski, zielony) i Wskaźnik 3,3 V (czerwony) 1x RGB
Obsługiwany RSSI, nazwany RS.
Obsługiwane oprogramowanie układowe FC INAV:SpeedyBeeF405WING (domyślne)ArduPilot: SpeedyBeeF405WING
Waga: 8,9 g

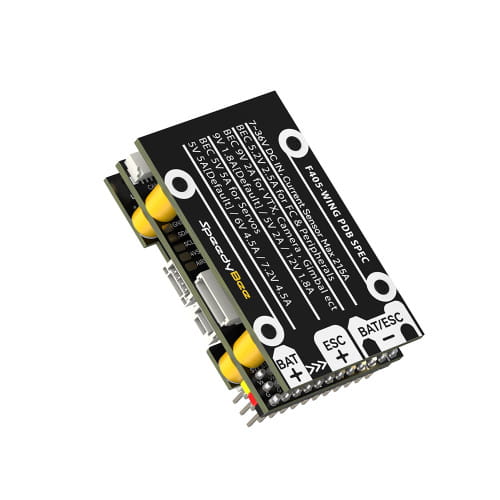

Nazwa produktu SpeedyBee: F405 WING PDB board
Zakres napięcia wejściowego: 7~36 V (2~6S LiPo)
Czujnik napięcia akumulatora: Podłącz do płytki FC VBAT, 1K:10K (skala 1100 w iNav, BATT_VOLT_MULT 11,0 w ArduPilot)
Czujnik prądu akumulatora: 90 A ciągły, 215 A szczytowy Podłącz do płytki FC Prąd (skala 195 w iNav, 50 A/V w ArduPilot)
Dioda ochronna: TVS Tak
Wyjście FC BEC: Wyjście 5,2 V +/- 0,1 V DC Prąd ciągły 2,4 A, szczytowy 3 A Zaprojektowany dla FC, odbiornika, modułu GPS, modułu AirSpeed, telemetrii moduł, WS2812 LED_Strip
Wyjście VTX BEC Wyjście 9 V +/- 0,1 V DC Prąd ciągły 1,8 A, napięcie szczytowe 2,3 A regulowane, 9 V domyślne, 12 V lub 5 V przez zworkę Zaprojektowany dla analogowego nadajnika wideo, cyfrowego nadajnika wideo, kamery.
Wyjście BEC serwomechanizmu Wyjście 4,9 V +/- 0,1 V DC Prąd ciągły 4,5 A, napięcie szczytowe 5,5 A regulowane, 4,9 V domyślne, 6 V lub 7,2 V przez zworkę Zaprojektowany dla serwomechanizmów.
Waga: 11,4 g

Nazwa produktu: SpeedyBee F405 WING Wireless board
Konfiguracja bezprzewodowa: (długie naciśnięcie przycisku BOOT przez 6 sekund w celu zmiany trybów) Tryb BLE, połączenie z aplikacją Speedybee
Tryb Wi-Fi, połączenie z aplikacją QGroundControl, aplikacją Speedybee, MissionPlanner itp.
Klasyczny tryb Bluetooth SPP, połączenie z aplikacją QGroundControl, MissionPlanner
Kontroler paska LED (krótkie naciśnięcie przycisku BOOT w celu zmiany efektów, długie naciśnięcie przez 2 sekundy w celu zmiany trybów) 4 złącza paska LED WS2812, regulowane kolory i tryby migania
Maks. 5,2 V 1,3 A, obsługuje około 70 sztuk 5050 koralików LED WS2812
Wbudowany wskaźnik poziomu naładowania baterii 4x dioda LED RGB do wyświetlania poziomu naładowania baterii według liczby świateł
Waga 4,2 g
