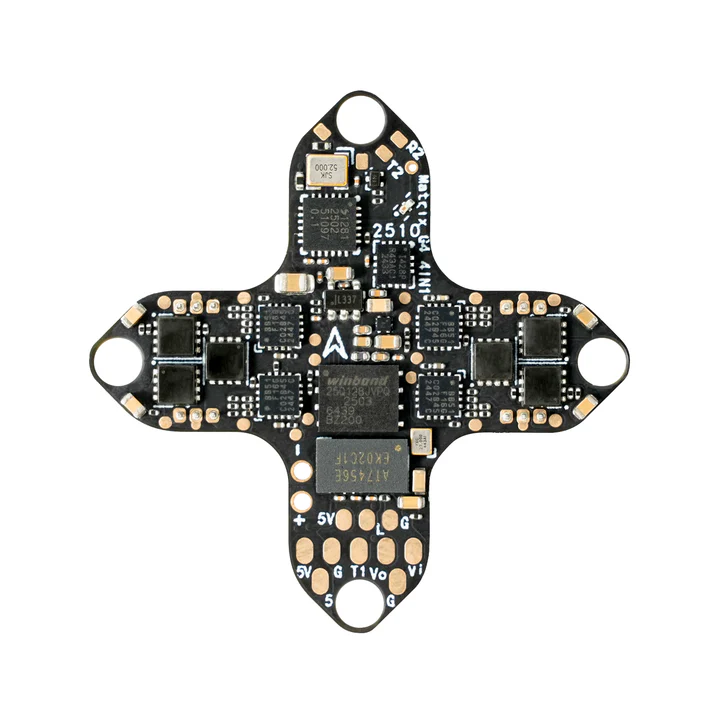

FC Betafpv Matrix Brushless 1S G4 4IN1 V1.0 ELRS 2.4G

nowość

Dostępność: Dostępny

Wysyłka w: 24 godziny

Dostawa: sprawdź formy dostawy

Cena brutto: 190,00 zł

Cena regularna:

190.00

Najniższa cena z 30 dni przed obniżką:

Cena netto: 154,47 zł

Cena regularna:

Najniższa cena z 30 dni przed obniżką:

ilość szt.

towar niedostępny

dodaj do przechowalni

Producent:

Kod produktu: 01040018_3

zapytaj o produkt
poleć znajomemu
dodaj opinię

Opis

FC Betafpv Matrix Brushless 1S G4 4IN1 V1.0 ELRS 2.4G

Bezszczotkowy kontroler lotu Matrix 1S redefiniuje osiągi 1S dzięki dwóm specjalnie zaprojektowanym architekturom: 3w1 zapewniającej cyfrową dominację DJI O4 (integrującej FC, ESC i ELRS 2.4G RX z pominięciem analogowego OSD) oraz 4w1 zapewniającej dominację analogową (z wbudowanym OSD i polami lutowniczymi dla zewnętrznych VTX). Oba modele charakteryzują się kultową architekturą cross-design, nowo opracowanym BEC, regulatorami ESC o mocy szczytowej 18 A oraz mikrokontrolerem STM32G473, zapewniającym o 55% szybsze przetwarzanie – zapewniając łatwą konfigurację, profesjonalną kontrolę i bezkompromisową dynamikę lotu, która wyznacza nowe standardy 1S.

FC Betafpv Matrix Brushless 1S G4 3IN1 HD V1.0

Uwaga

Stworzony z myślą o początkujących i pilotach rekreacyjnych, Matrix FC charakteryzuje się wytrzymałą płytką o grubości 1 mm, co zapewnia większą trwałość, konstrukcją bez lutowania, co ułatwia instalację, a także jest przyjazny dla początkujących. Dla zaawansowanych pilotów, ultracienki i lekki Air to ostateczny wybór, zaprojektowany z myślą o zwinności pozwalającej wygrywać wyścigi i poszerzający granice możliwości lotów FPV.
Kontrolery lotu są objęte gwarancją na wady fabryczne. Gwarancja nie obejmuje usterek wynikających z błędów użytkownika, uszkodzeń mechanicznych podczas zderzenia, uszkodzeń podczas instalacji lub demontażu, modyfikacji, przepięć, pożarów elektrycznych ani kontaktu z wodą.

Punkty

Podwójne DNA: 3w1 (FC, ESC i ELRS 2.4G RX) zapewniające cyfrową dominację DJI O4 (bez analogowego OSD), 4w1 zapewniające analogową kontrolę z OSD.
Mikrokontroler STM32G473: przetwarzanie szybsze o 55% niż w przypadku F411, co pozwala na szybsze dostrajanie.
Stabilna transmisja wideo: Nowy układ BEC gwarantuje stałe dostarczanie energii, co przekłada się na płynne odtwarzanie obrazu HD.
Zwiększona wydajność nadprądowa: obsługuje ciągły prąd o natężeniu 12 A i szczytowy prąd regulatora ESC o natężeniu 18 A, co zapewnia solidną wydajność podczas wymagających lotów.
Niezawodna precyzja: Zawiera niezależny układ LDO 3,3 V, który dostarcza stabilne, wolne od zakłóceń zasilanie bezpośrednio do IMU, zapewniając dokładną kontrolę.
Instalacja gotowa do pracy: Model 3IN1 jest wyposażony we wtyczki silnikowe i cyfrowy port SH1.0-6Pin HD, co zapewnia bezproblemową instalację i konserwację, natomiast model 4IN1 ma zewnętrzne pola lutownicze VTX zapewniające elastyczność protokołu.

Specyfikacje

FC

Mikrokontroler: STM32G473CEU6 (168 MHz)
Żyroskop: ICM42688P, 8 kHz
Pamięć Blackbox: 16 MB
Czujnik: napięcie i prąd
BEC: 5 V/3 A
UART (wersja 3w1): UART 1 (tylko odbiór/SBUS), UART 2 (bezpłatny), UART 3 (do odbioru), UART 4 (bezpłatny/HD MSP)
UART (wersja 4w1): UART 1 (do VTX), UART 2 (bezpłatny), UART 3 (do RX), UART 4 (BRAK)
ESC: 12A ciągły
RX: szeregowy ELRS 2,4 GHz (wersja 3.4.3)
Oprogramowanie układowe FC: Betaflight_4.5.1_BETAFPVG473 (wersja 3w1), Betaflight_4.5.2_BETAFPVG473_V2 (wersja 4w1)
Port USB: SH1.0-4Pin
OSD: AT7456E (tylko wersja 4w1)
Port HD Digital VTX: SH1.0-6Pin (tylko wersja 3w1)
Wtyczka silnika: JST1.25-3Pin
Złącze akumulatora: BT2.0
Rozmiar mocowania: 25,5 mm x 25,5 mm
Waga (wersja 3w1): 3,8±0,1 g (bez złącza baterii), 4,2±0,1 g (wraz ze złączem baterii)

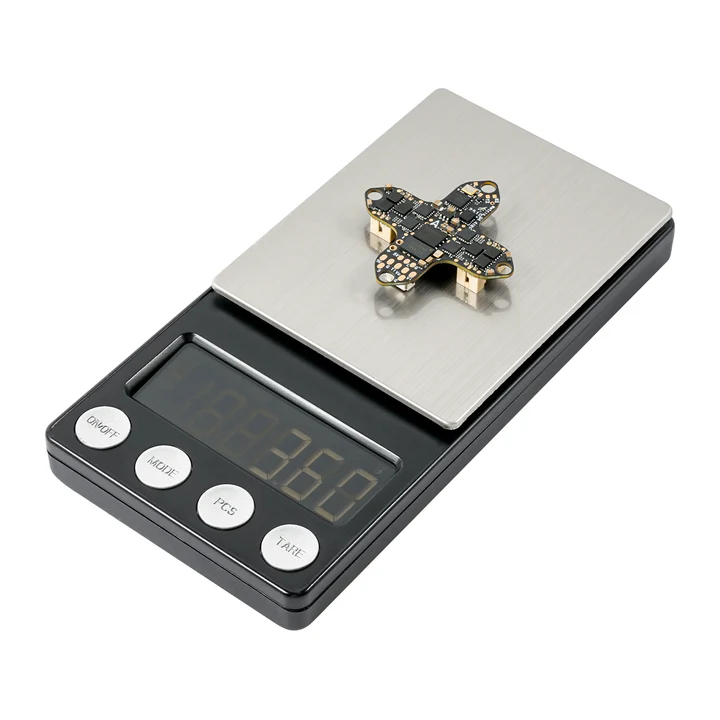

Waga (wersja 4w1): 3,6±0,1 g (bez złącza baterii), 4,6±0,1 g (wraz ze złączem baterii)

ESC

Wejście zasilania: tylko 1S
Prąd: 12A ciągły, 18A szczytowy
Oprogramowanie układowe ESC: A_X_5_96_v0.19.2.hex dla oprogramowania układowego BB51 Bluejay
Protokół sygnału cyfrowego: DSHOT300, DSHOT600

	Matrix 1S 3w1	Matrix 1S 4w1	F4 1S 5A AIO
MCU	STM32G473CEU6		STM32F411CEU6
Częstotliwość MCU	168MHz		108MHz
Żyroskop, maks. częstotliwość próbkowania	ICM42688P, 8 kHz		BMI270, 3,2 kHz
ESC	12A ciągły		1S, 5A
Czarna skrzynka pamięć	16 mln		8 mln
OSD	-	Betaflight OSD: AT7456E
RX	Wbudowany szeregowy ELRS 2,4 GHz
Wtyczka silnika	JST1.25
Waga	3,8 g	3,6 g	3,64 g

FC Betafpv Matrix Brushless 1S G4 3IN1 HD V1.0

Diagram

Kontroler lotu bezszczotkowy Matrix 1S (3w1):

Kontroler lotu bezszczotkowy Matrix 1S (4w1):

Ultraodporny BEC

Fale o częstotliwości 1S często występują przy napięciu zaledwie 3,3 V, a cyfrowa transmisja obrazu wymaga wyższego prądu, co stawia znaczne wymagania układowi BEC. Aby sprostać tym wyzwaniom, opracowano zaawansowany układ BEC, zdolny do dostarczania prądu o natężeniu ponad 3 A przy ultraniskim napięciu, sięgającym 2,85 V. Zapewnia to stabilną transmisję obrazu nawet w sytuacjach krytycznych. Chociaż loty przy tak niskim napięciu nie są zalecane, ta innowacja daje pilotom większą szansę na bezpieczne wyjście z nieoczekiwanych sytuacji.

FC Betafpv Matrix Brushless 1S G4 3IN1 HD V1.0

Ulepszony ciągły regulator 12A

Niezależnie od tego, czy zasilasz cyfrowe systemy HD, czy zaawansowane konstrukcje analogowe, 1S Whoops wymaga regulatorów, które nie zawiodą. Nasi inżynierowie przekroczyli oczekiwania, dostarczając solidny regulator o ciągłym natężeniu prądu 12 A i szczytowej wydajności 18 A, w kultowym kontrolerze lotu „cross”. Gwarantuje to optymalny stosunek ciągu do masy, niezawodne działanie i bezproblemowe loty w wysokiej rozdzielczości.

Indywidualne zasilanie dla IMU

W przeciwieństwie do tradycyjnych konstrukcji ze wspólnym zasilaniem, Matrix 1S FC posiada niezależny zasilacz LDO 3,3 V przeznaczony wyłącznie dla IMU. Ta innowacja eliminuje zakłócenia, tworząc czystsze i bardziej stabilne środowisko, które zwiększa precyzję lotu, poprawia czułość i zmniejsza ryzyko problemów z wydajnością, gwarantując niezrównaną stabilność podczas każdego lotu.

Instalacja gotowa do użycia

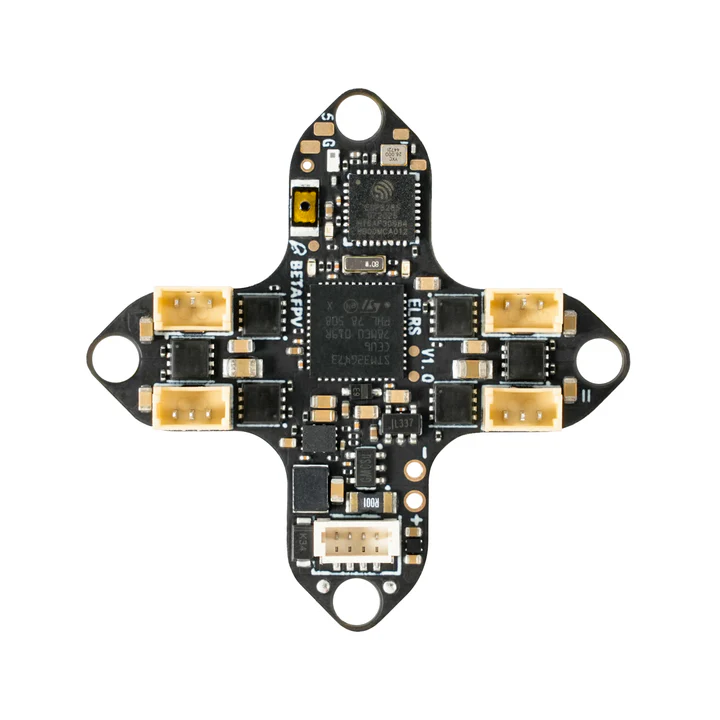

Wyposażona w wygodne wtyczki silnika i cyfrowy port SH1.0-6Pin HD, wersja 3w1 umożliwia całkowicie bezlutowy montaż i konserwację. Poświęć mniej czasu na składanie, a więcej na puszczanie bomb HD.

Wersja 4W1 zachowuje pola lutownicze do zewnętrznego analogowego VTX, zapewniając swobodę protokołu, a jednocześnie redukując zakłócenia spowodowane tętnieniami napięcia, co przekłada się na czystszy sygnał wideo.

FC Betafpv Matrix Brushless 1S G4 3IN1 HD V1.0

Odbiornik szeregowy ELRS 2.4G

Odbiornik Serial ELRS 2.4G wykorzystuje protokół szeregowy Crossfire (CRSF) do komunikacji między odbiornikiem a płytą kontrolera lotu. Dzięki temu odbiornik Serial ELRS 2.4G obsługuje aktualizację do wersji ELRS 3.0 bez konieczności flashowania oprogramowania kontrolera lotu Betaflight. Status powiązania należy sprawdzić poprzez trzykrotne włączenie/wyłączenie zasilania.

Podłącz i odłącz kontroler lotu trzy razy;
Upewnij się, że dioda LED RX miga szybko dwa razy, co oznacza, że odbiornik jest w trybie wiązania;
Upewnij się, że moduł RF TX lub nadajnik radiowy wszedł w stan wiązania, co oznacza wysłanie impulsu wiązania;
Jeżeli odbiornik świeci ciągłym światłem, jest połączony.

Odbiornik Serial ELRS 2.4G można zaktualizować przez Wi-Fi lub port szeregowy Betaflight. Oto sposób aktualizacji oprogramowania układowego odbiornika Serial ELRS 2.4G przez port szeregowy.

Podłącz FC do komputera, połącz się z ExpressLRS Configurator zamiast Betaflight Configurator;
Wybierz cel „BETAFPV 2.4GHz AIO RX”;
Przeprowadź flashowanie, korzystając z opcji Betaflight Passthrough w programie ExpressLRS Configurator.

Jak korzystać z portów szeregowych, zintegrowanego RX i VTX

UART3 jest podłączony do wbudowanego odbiornika szeregowego ELRS RX. Aby zwolnić UART3, należy usunąć rezystor. Dodatkowo, Matrix 1S FC posiada 2 w pełni funkcjonalne porty szeregowe, które można wykorzystać do podłączenia zewnętrznych odbiorników szeregowych, GPS, HD VTX lub innych urządzeń szeregowych. Zobacz poniższe ilustracje.

Kontroler lotu bezszczotkowy Matrix 1S (3w1):

Kontroler lotu bezszczotkowy Matrix 1S (4w1):

Pakiet

1 * Bezszczotkowy kontroler lotu Matrix 1S (3w1)
1 * Adapter typu C do SH1.0
1 * Kabel adaptera SH1.0-4Pin
1 * Kabel adaptera SH1.0-6Pin
4 * Śruby samogwintujące M1.2*4
4 * Śruby samogwintujące M1.4*5
4 * Amortyzujące piłki

1 * Bezszczotkowy kontroler lotu Matrix 1S (4w1)
1 * Adapter typu C do SH1.0
1 * Kabel adaptera SH1.0-4Pin
4 * Śruby samogwintujące M1.2*4
4 * Śruby samogwintujące M1.4*5
4 * Amortyzujące piłki

Dane techniczne

Procesor	G473
Żyroskop	ICM42688P
Napięcie zasilania	1S
Mocowanie	25,5x25,5
Air Unit Port	Nie
BlackBox	Tak
Napięcie zasilania	1S
Prąd Ciągły	12 A
Prąd chwilowy	15 A
Mocowanie	25,5x25,5
