AIO GEPRC TAKER F405 20A ELRS2.4G 2~4S AIO

AIO GEPRC TAKER F405 20A ELRS2.4G 2~4S AIO

Streszczenie

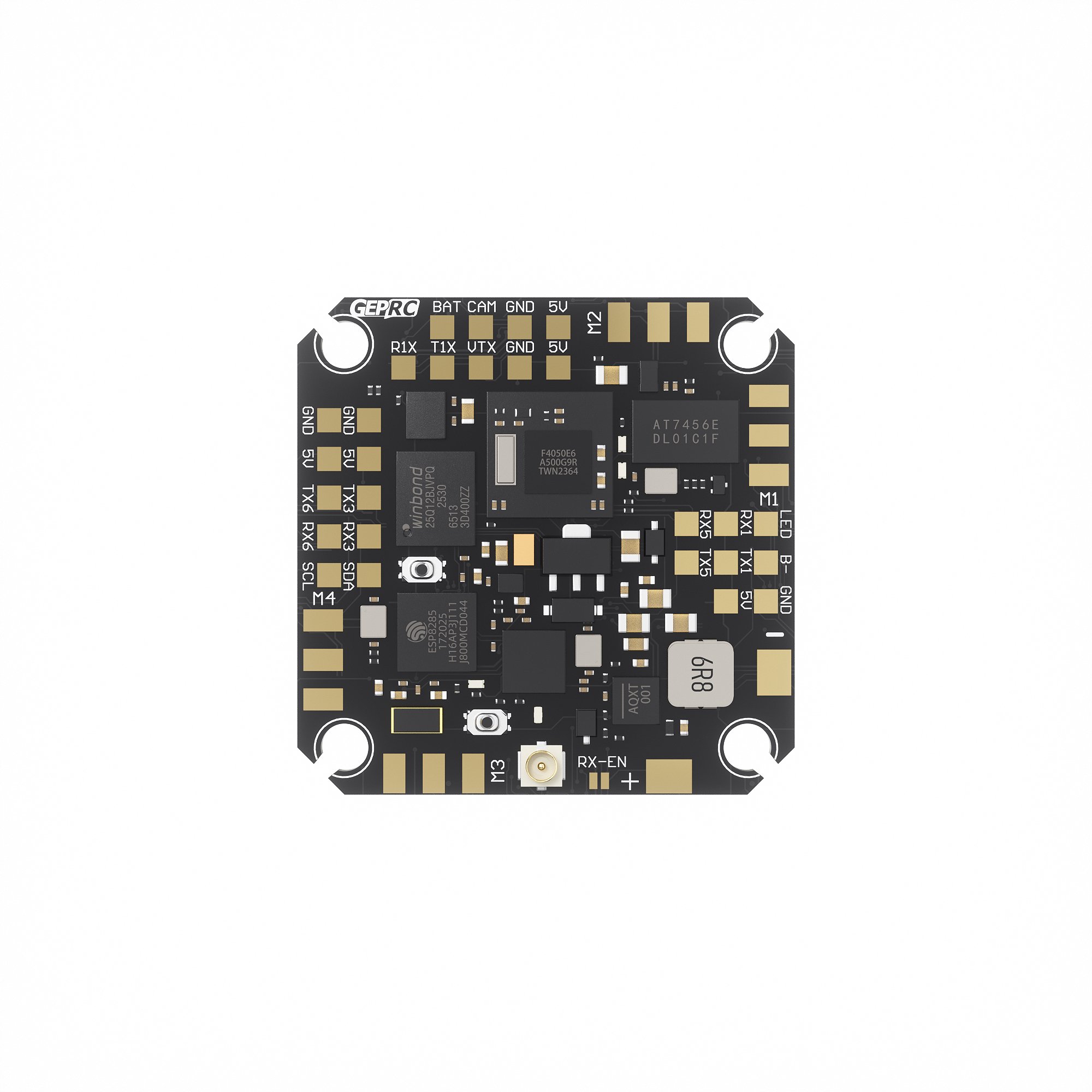

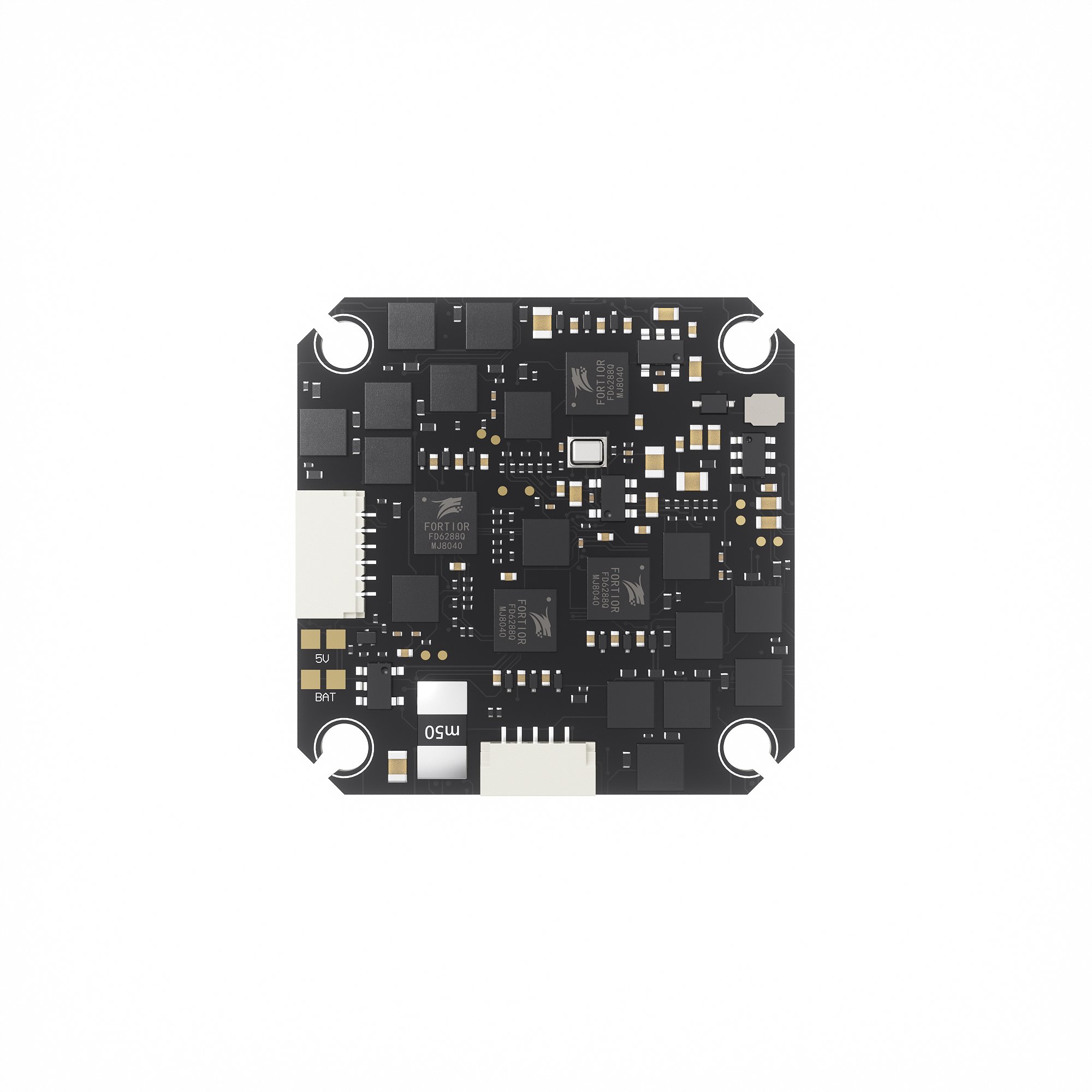

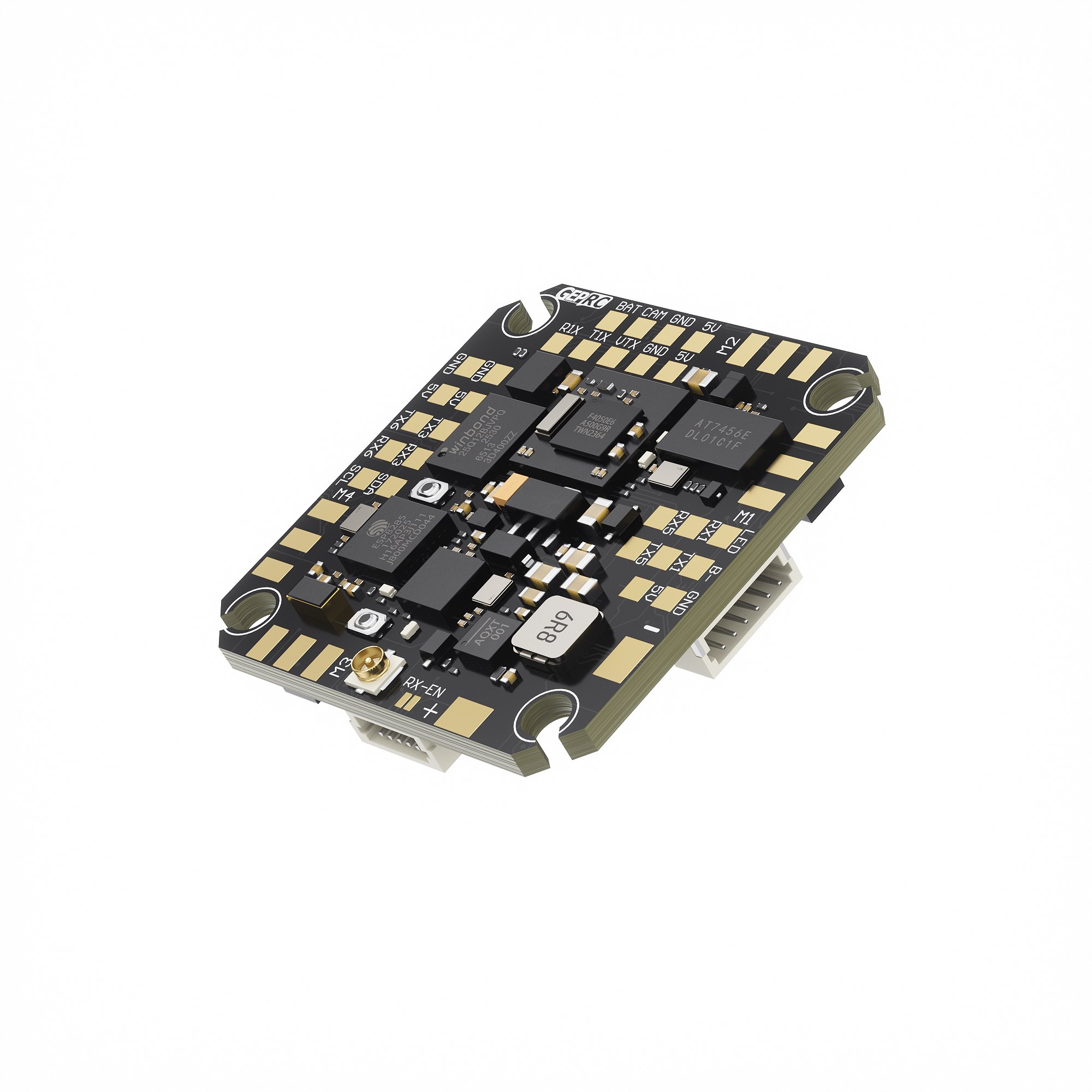

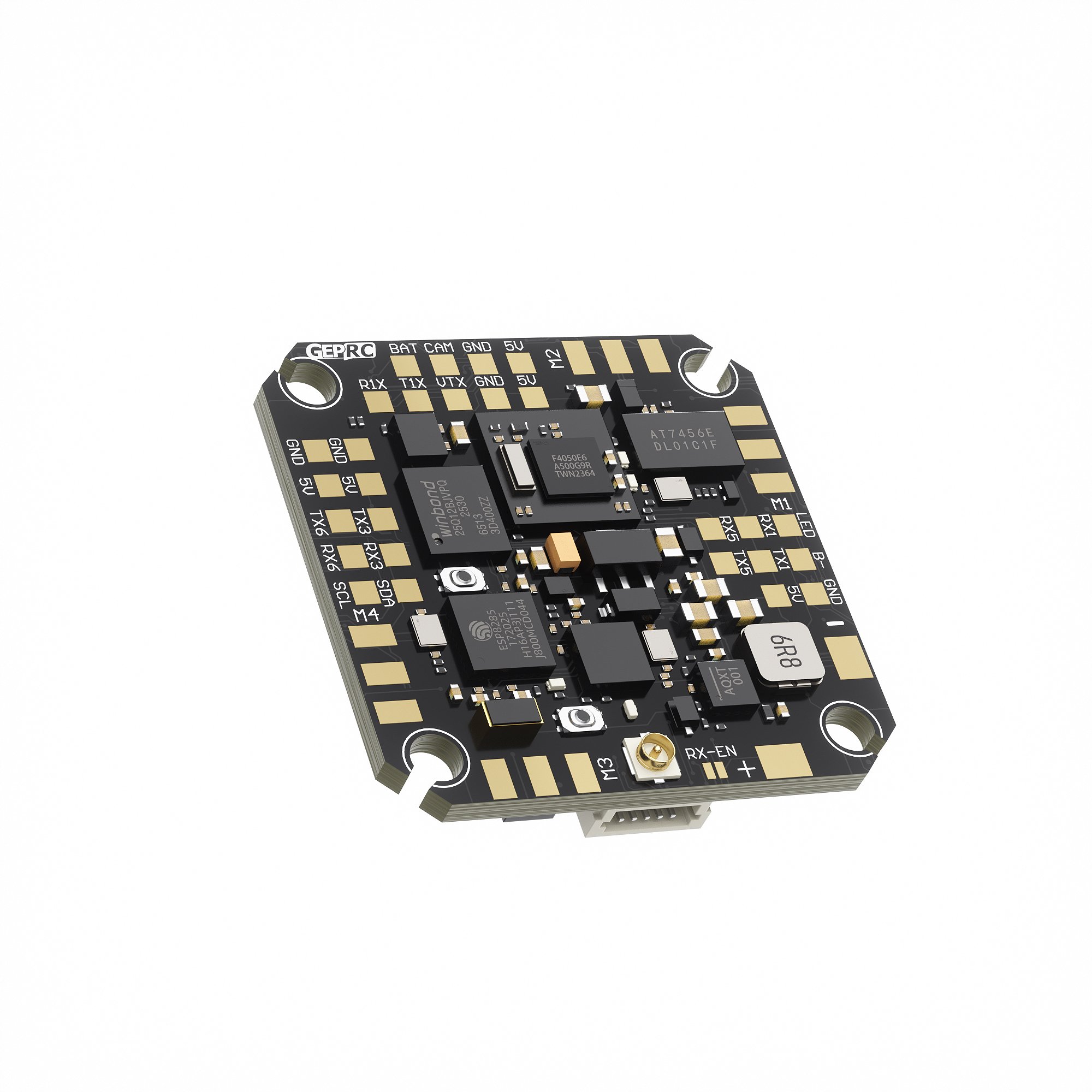

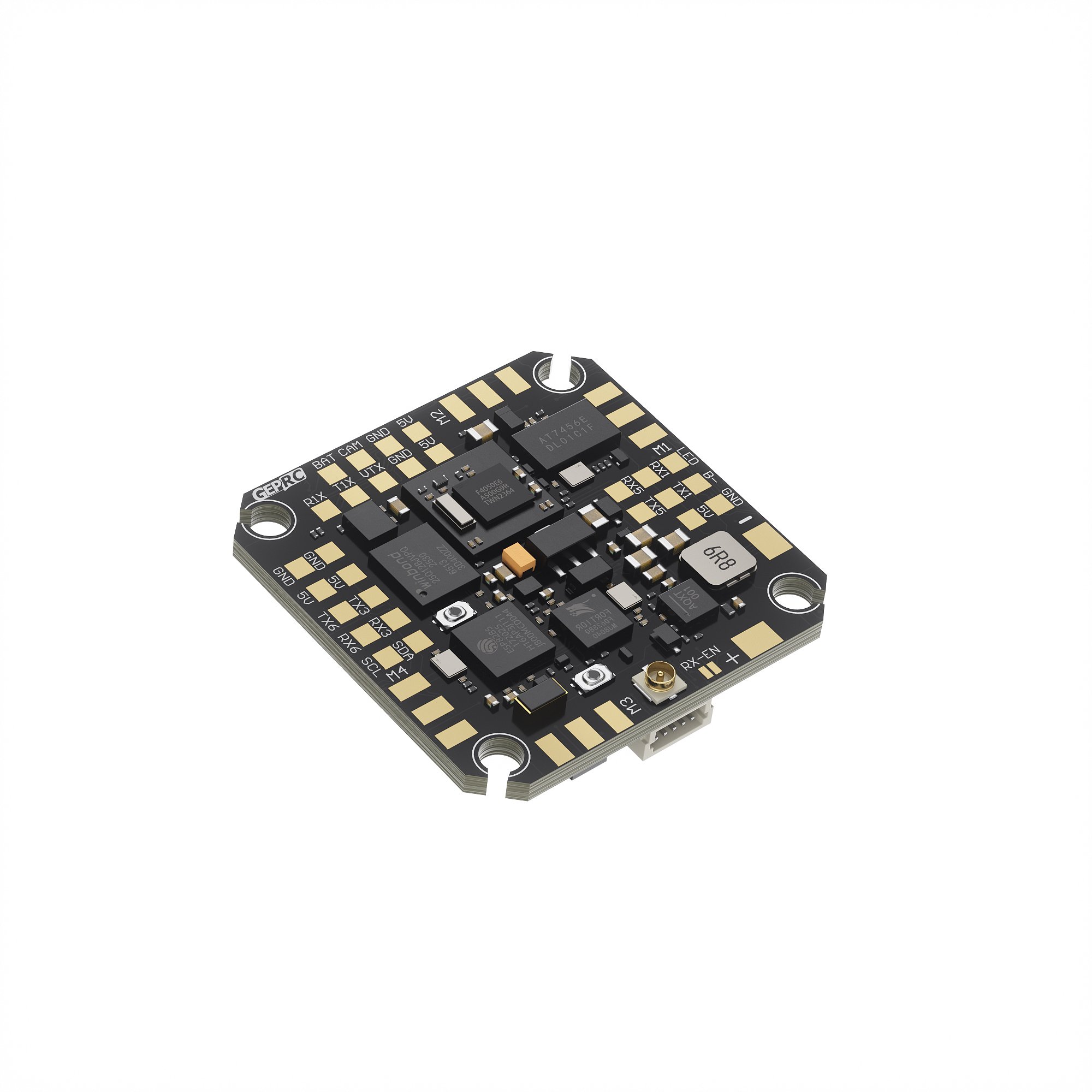

Moduł TAKER F405 20A ELRS2.4G 2–4S AIO wyposażony jest w kompaktowy mikrokontroler BGA STM32F405 połączony z żyroskopem ICM42688-P (SPI), co zapewnia wysoce zintegrowaną konstrukcję zajmującą minimalną przestrzeń.
Dzięki wbudowanemu odbiornikowi ELRS 2,4 GHz cała konstrukcja jest bardziej przejrzysta i uproszczona.

Oferuje 5 pełnych portów UART, zapewniając wystarczającą łączność dla popularnych urządzeń peryferyjnych. Niezależnie zaprojektowane 6-pinowe złącze na spodzie kontrolera lotu umożliwia bezpośrednie podłączenie różnych cyfrowych systemów VTX HD, znacznie redukując nakład pracy związany z lutowaniem.

AIO korzysta z oprogramowania układowego Bluejay ESC, co zapewnia płynną i responsywną pracę przepustnicy. Obsługuje prąd ciągły 20 A i prąd szczytowy 25 A (10 sekund), a także jest kompatybilny z akumulatorami LiPo 2–4S.
Dodatkowe funkcje obejmują strojenie OSD, brzęczyk i obsługę diod LED.

Ważąc zaledwie 7 g, idealnie nadaje się do konstrukcji mikro FPV o przekątnej od 1,6 do 2,2 cala.

Funkcja

1. Mikrokontroler BGA STM32F405 z kompaktowym układem OSD AT7456E zapewniającym oszczędność miejsca
2. Zintegrowany odbiornik ELRS 2,4 GHz dla uproszczonej instalacji
3. 5 pełnych portów UART z obsługą bezpośredniego połączenia HD VTX
4. Oprogramowanie układowe Bluejay ESC zapewniające płynny i wyrafinowany lot
5. Ultralekka konstrukcja o wadze 7 g, odpowiednia do dronów FPV o przekątnej 1,6–2,2 cala

Specyfikacje

• Nazwa produktu: TAKER F405 20A ELRS2.4G 2–4S AIO
• Mikrokontroler: STM32 F405 BGA
• MU: ICM42688-P (SPI)
• Oprogramowanie układowe FC: GEPRC_TAKER_F405 AIO
• Blackbox: 16 MB wbudowanej pamięci flash
• OSD: Betaflight OSD z układem AT7456E
• UART: R1-T1 / R2 / R3-T3 / R4-T4 / R5-T5 / R6-T6
• Brzęczyk: Tak
• Dioda LED: Tak
• USB: złącze SH1.0 6-pinowe do USB typu C
• Wyjście BEC: 5 V @ 2,5 A
• Oprogramowanie układowe regulatora: Bluejay 20A
• Prąd ciągły: 20A
• Prąd szczytowy: 25 A (10 sekund)
• Napięcie wejściowe: 2–4S LiPo
• Protokoły ESC: DShot600, OneShot, MultiShot
• Wymiary: 31,5 mm × 31,5 mm
• Wzór montażowy: 25,5 × 25,5 mm, gumowe przelotki φM3 do śrub M2
• Waga: 7g

Zawiera

1 × TAKER F405 20A ELRS2.4G 2–4S AIO

1 × kabel zasilający XT30 18AWG 7 cm

1 × 35V 220µF Kondensator

1 × 60 mm SH1.0 6-pinowy kabel dwustronny

1 × kabel SH1.0 6-pinowy

1 × płytka konfiguracyjna typu C

1 × 60 mm SH1.0 5-pinowy kabel dwustronny

8 przelotek gumowych FC M2×6,5 mm (czarne)
