AIO Betafpv Cube Brushless G4 2-4S 30A 3IN1 V1 ELRS 2.4G

nowość

Dostępność: Chwilowo niedostępny

Cena brutto: 231,00 zł

Cena regularna:

231.00

Najniższa cena z 30 dni przed obniżką:

Cena netto: 187,80 zł

Cena regularna:

Najniższa cena z 30 dni przed obniżką:

ilość szt.

towar niedostępny

dodaj do przechowalni

Producent:

Kod produktu: 01040023_1

zapytaj o produkt
poleć znajomemu
dodaj opinię

Opis

AIO Betafpv Cube Brushless G4 2-4S 30A 3IN1 V1 ELRS 2.4G

Kontroler lotu Cube Brushless to zupełnie nowy 2-4S AIO FC firmy BETAFPV, zaprojektowany specjalnie do modernizacji napęduPavo upsTa płytka 3w1 integruje mikrokontroler STM32G473, wydajny regulator ESC 2-4S 30A oraz odbiornik Serial ELRS 2,4 GHz w jednej kompaktowej obudowie, stworzonej z myślą o cyfrowych whoopach VTX. Wyposażona w solidny regulator ESC 30A (ulepszony z 20A o grubość miedzi 56 g dla lepszej sprawności termicznej), płytka Cube FC niezawodnie spełnia wymagania dotyczące skoków napięcia podczas dynamicznych whoopów 2-4S podczas agresywnych manewrów freestyle'owych. Wyposażona w mikrokontroler 168 MHz o wyjątkowej mocy obliczeniowej, płytka zapewnia responsywne sterowanie lotem i płynne sterowanie zarówno w freestyle'u, jak i w lotach kinowych. Niezależnie od tego, czy modernizujesz istniejący model, czy zaczynasz od zera, Cube FC stanowi potężną, niedrogą i niezawodną podstawę do uzyskania najlepszych wrażeń z cyfrowych whoopów.

Kontroler lotu Cube Brushless

Uwaga

Kontrolery lotu są objęte gwarancją na wady fabryczne. Gwarancja nie obejmuje usterek wynikających z błędów użytkownika, uszkodzeń mechanicznych podczas zderzenia, uszkodzeń podczas instalacji lub demontażu, modyfikacji, przepięć, pożarów elektrycznych ani kontaktu z wodą.

Punkty wypunktowane

Integracja 3 w 1: łączy mikrokontroler STM32G473, regulator 2-4S 30A i odbiornik Serial ELRS 2,4 GHz na jednej kompaktowej płytce.
Ciągły regulator prądu 30 A: Udoskonalony do ciągłego prądu 30 A z grubością miedzi 2 uncje, co zapewnia niezawodne zasilanie.
Wysokowydajny mikrokontroler: procesor STM32G473 taktowany zegarem 168 MHz zapewnia doskonałą moc obliczeniową, co przekłada się na lepszą reakcję na polecenia pilota.
Zoptymalizowany pod kątem Digital VTX: niedrogie, zoptymalizowane rozwiązanie zaprojektowane specjalnie do tworzenia cyfrowych filmów HD.
Możliwość rozbudowy w przyszłości: dodatkowe porty szeregowe zarezerwowane dla urządzeń zewnętrznych, takich jak moduły GPS, zapewniają możliwość personalizacji i ulepszeń.

Specyfikacje

FC

Mikrokontroler: STM32G473C EU6
Żyroskop: ICM42605, 8 kHz
Pamięć Blackbox: 16 MB
Czujnik: napięcie i prąd, barometr (TCBP001TA)
BEC: 9 V przy 2 A, 5 V przy 3 A
UART: UART 1, UART 2, UART 3 (do odbioru), UART 4 (do HD VTX)
Betaflight OSD: /
ESC: 30A ciągły
RX: szeregowy ELRS 2,4 GHz (wersja 3.5.6)
Oprogramowanie sprzętowe FC : 2025.12.0-beta_BETAFPVG473_V3
Port USB: SH1.0-4Pin
Złącze silnika: JST1.25
Złącze akumulatora: XT30
Rozmiar otworu montażowego: 26 mm x 26 mm

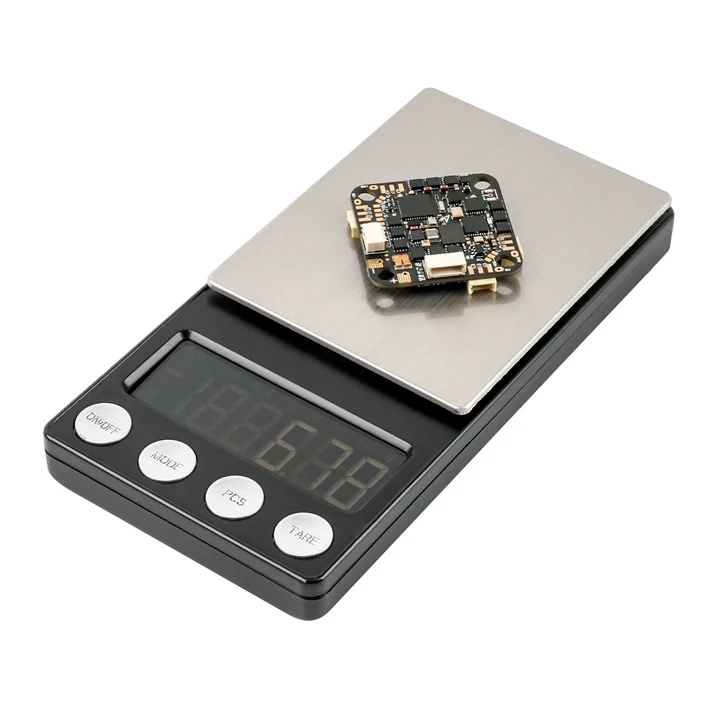

Waga : 6,8±0,2g

ESC

Moc wejściowa : 2-4S Lipo/LiHV
Prąd: 30A ciągły
Oprogramowanie układowe ESC: v0.19.2 48 kHz Bluejay
Docelowy plik oprogramowania układowego: CX-70 48KHz.hex
Protokół sygnału cyfrowego: DShot150, DShot300, DShot600

RX

RX: Serial ExpressLRS 2,4 GHz
Antena: Przewód miedziany o długości 31 mm
Docelowy firmware: BETAFPV 2.4G AIO RX
Moc wyjściowa telemetrii: <12dBm
Wersja oprogramowania ELRS: ELRS 3.5.6
Flashowanie oprogramowania przez WIFI: Wsparcie

Diagram

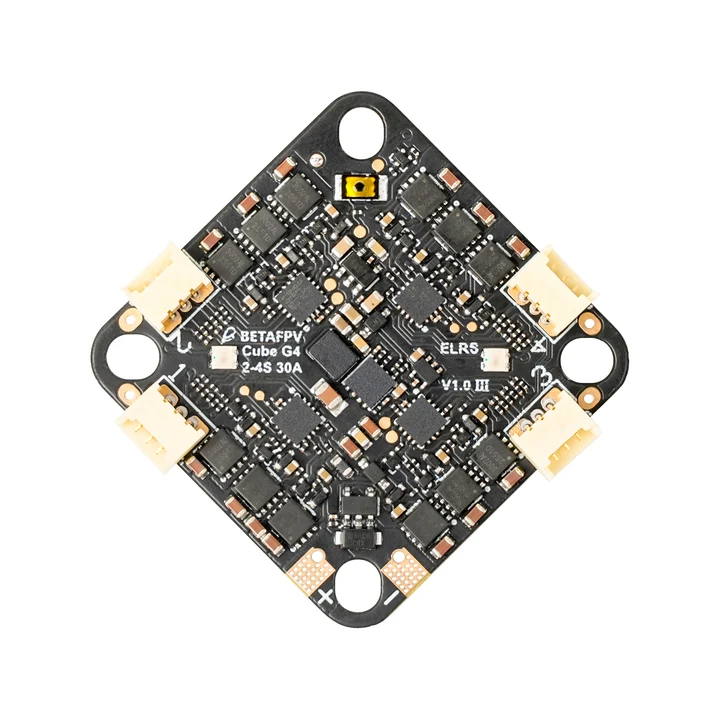

Kontroler lotu Cube Brushless, górny przód

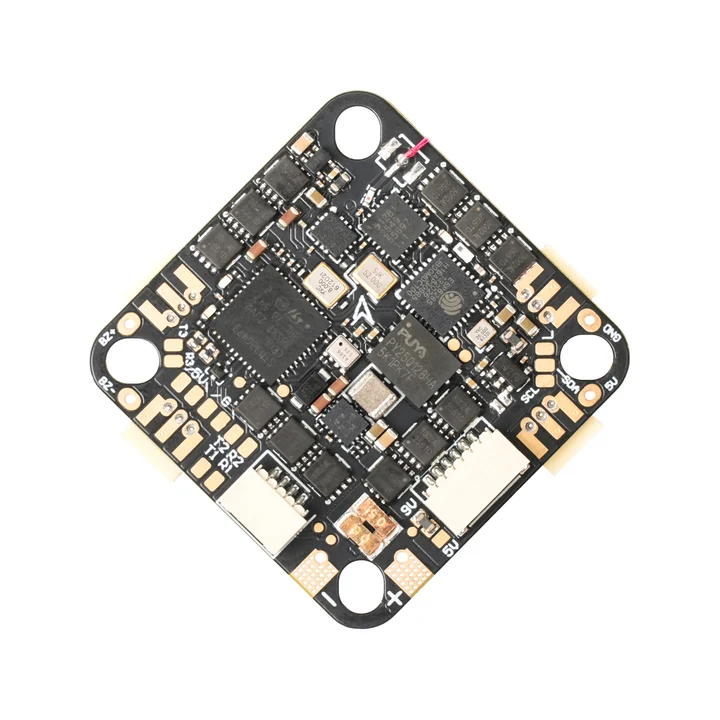

Kontroler lotu Cube Brushless Flight Controller, dolny przód

Gotowy do pracy cyfrowej 3w1 FC

Zaprojektowana specjalnie z myślą o cyfrowych efektach VTX, płytka Cube 3IN1 FC łączy mikrokontroler STM32G473, regulator 2-4S 30A i odbiornik Serial ELRS 2,4 GHz w jednej kompaktowej obudowie, co usprawnia proces budowy i jednocześnie zmniejsza złożoność. Mikrokontroler STM32G473 pracujący z częstotliwością 168 MHz zapewnia doskonałą moc obliczeniową, gwarantującą responsywne osiągi w locie, a dodatkowe porty szeregowe zarezerwowane dla urządzeń zewnętrznych, takich jak moduły GPS, oferują możliwość personalizacji i modernizacji.

Kontroler lotu Cube Brushless 3w1 AIO

2-4S ciągły 30A ESC

Dzięki zastosowaniu na płytce miedzi o grubości 57 g (2 uncje) w celu zwiększenia wydajności cieplnej i kontroli prądu, Cube FC posiada znacząco ulepszony regulator obrotów 2-4S Bluejay, który zapewnia solidny prąd ciągły o natężeniu 30 A, w porównaniu z 20 A w modelach F405 FC. Gwarantuje to niezawodne zasilanie, spełniające zapotrzebowanie na skoki mocy podczas agresywnych manewrów freestyle'owych, dając pilotom pewność siebie i pozwalającą przekraczać granice swoich możliwości.

Aio Beta

Cube 2-4S 30A FC vs. F4 2-3S 20A FC

	Cube 2-4S 30A FC	F4 2-3S 20A FC
MCU	STM32G473CEU6	STM32F405RGT6
Częstotliwość MCU	168MHz
OSD	/
Pamięć Blackbox	16 MB
RX	Wbudowany szeregowy ELRS 2,4 GHz
VTX	Obsługa HD VTX
Grubość płytki drukowanej	1,2 mm	1,0 mm
ESC	Ciągły 30A	Ciągły 20A
Złącze silnika	Złocone JST1.25	JST1.25
Waga (bez anteny VTX)	6,8±0,2 g	5,7±0,2g

Jak korzystać z portów szeregowych, zintegrowanego RX i VTX

Należy pamiętać, że domyślnie UART3 jest podłączony do odbiornika RX, a UART4 do HD VTX. Aby zwolnić UART3, należy usunąć rezystor. Dodatkowo, ten kontroler częstotliwości (FC) rezerwuje 2 w pełni funkcjonalne porty szeregowe, które można wykorzystać do podłączenia zewnętrznych odbiorników CRSF/SBUS, GPS-ów lub innych urządzeń szeregowych. Szczegóły można znaleźć na poniższych zdjęciach.

Podłączenie kontrolera lotu Cube Brushless

Pakiet

1 * Bezszczotkowy kontroler lotu Cube
1 * 220uF 25V Kondensator
1 * 30 mm kabel połączeniowy do cyfrowego VTX
1 * 50 mm kabel połączeniowy do cyfrowego VTX
1 * 50 mm kabel XT30
1 * adapter USB
1 * kabel adaptera USB
4 * 8mm amortyzujące kulki
4 * 6,6 mm amortyzujące kulki
4 * nakrętki M2
4 śruby M2*10
2 * 0,8 mm rurki termokurczliwe

Dane techniczne

Procesor	G473
Żyroskop	ICM42688P
Napięcie zasilania	3-4S
Barometr	Tak
Mocowanie	25,5x25,5
Air Unit Port	Tak
BlackBox	Tak
Napięcie zasilania	3-4S
Prąd Ciągły	30 A
Prąd chwilowy	35 A
Mocowanie	25,5x25,5
