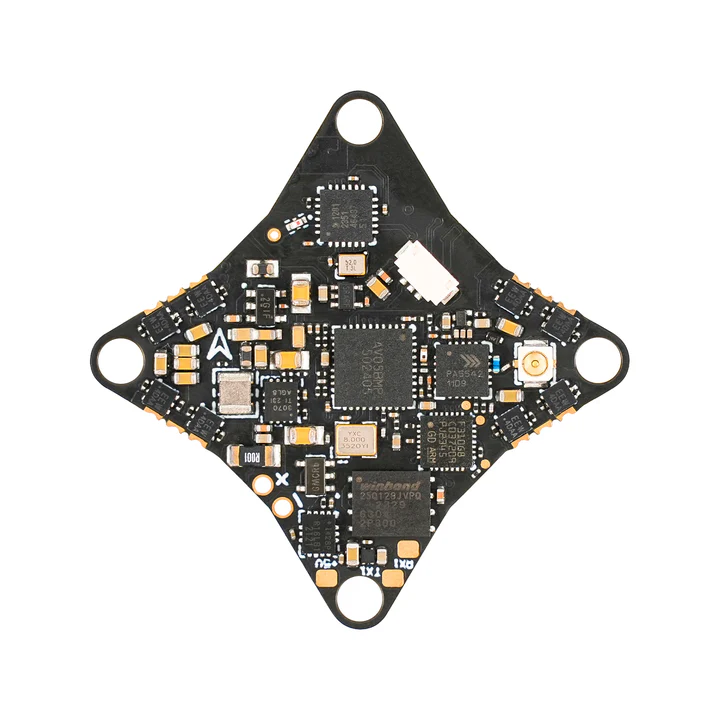

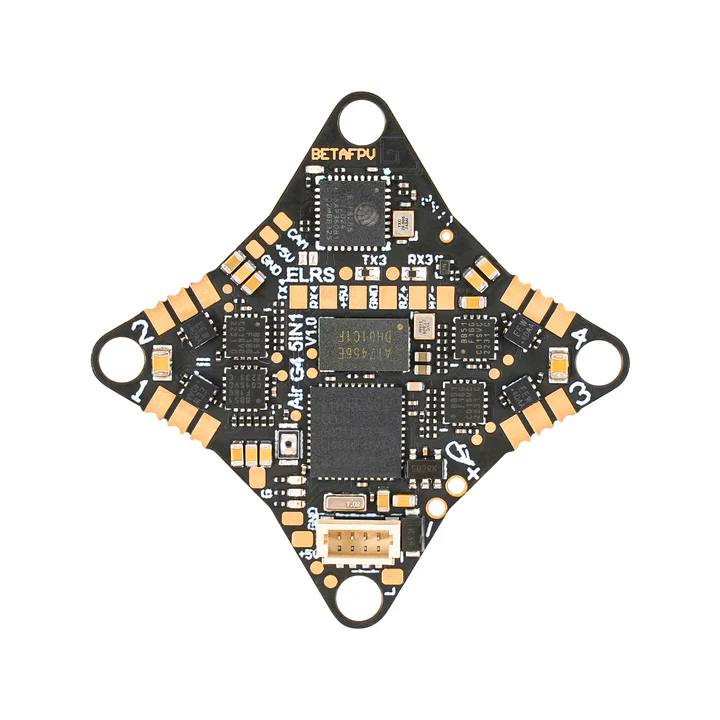

AIO Betafpv Air Brushless G4 5IN1 V1.0

Bezszczotkowy kontroler lotu Air Brushless Flight Controller, pierwszy kontroler lotu 1S FC wykorzystujący STM32G473CEU6, charakteryzuje się imponującym wzrostem prędkości obliczeniowej o 55% i błyskawicznym czasem reakcji, przewyższając model F411. Wyposażony w wiodący w branży żyroskop ICM42688P i wbudowany moduł VTX 5,8G 25 mW~400 mW, oferuje zarówno wersję 4w1 z obciążeniem 2,9 g, jak i 5w1 z obciążeniem 3,6 g, co pozwala na precyzyjne sterowanie pozycją i ruchem drona. Zanurz się bez wysiłku w świecie dronów, sterując palcami. Niezrównana wartość i niezaprzeczalna przewaga pozostawiają konkurencję daleko w tyle. Będzie to zaawansowany wybór dla przyszłych ultralekkich dronów Whoop 1S!

Uwaga

Stworzony dla zaawansowanych pilotów, ultracienki (0,8 mm) i lekki Air FC został zaprojektowany z myślą o maksymalnej zwinności i osiągach pozwalających wygrywać wyścigi. To idealny wybór, jeśli chcesz przekraczać granice lotów FPV. Dla początkujących pilotów FPV lub tych, którzy latają dla rozrywki,Matrix FCto idealna alternatywa. Oferuje zwiększoną trwałość, nie wymaga spawania i jest bardziej przyjazna dla początkujących.
Moc VTX: Wyższa moc VTX zużywa więcej energii i generuje więcej ciepła, skracając czas lotu. Aby uzyskać lepszy czas lotu w pomieszczeniach, należy użyć mocy 25–100 mW.
Skalibrowana moc zmierzona po stabilizacji temperatury (warunek stabilizacji: ponad 60 sekund po włączeniu kontrolera lotu) wynosi: przy ustawieniu na 25 mW moc wyjściowa wynosi 14 dBm ± 0,8 dBm (21 mW do 30 mW), co spełnia normę. Poniżej przedstawiono dane testowe 5IN1 Air FC z VTX ustawionym na 25 mW. Dane dotyczące mocy testowano w różnych momentach w punktach częstotliwości R1, R3, R5 i R7.

Wersja 4IN1 Air FC V1.1 rozwiązała już problem anomalii mocy wyjściowej VTX.
Okablowanie silnika: Do okablowania silnika w układzie sterowania lotem można użyć wyłącznie lutowania. Należy upewnić się, że temperatura lutownicy nie przekracza 370°C, a czas lutowania nie przekracza 1–2 sekund.

Punkty

Kontroler lotu Air Brushless Flight Controller, pierwszy procesor 1S FC wykorzystujący procesor G473, charakteryzował się niezwykłym wzrostem szybkości obliczeniowej o 55% i błyskawicznym czasem reakcji, co pozwalało na wykonywanie precyzyjnych wyścigów i skomplikowanych manewrów dowolnych, przewyższając pod tym względem model F411.
Wyższy poziom integracji przy mniejszej wadze, z niestandardowym miniaturowym układem OSD. Ważąc zaledwie 2,9 g (wersja 4w1) lub 3,6 g (wersja 5w1), oferuje dodatkowe porty UART, co pozwala na łatwą rozbudowę funkcji i bezproblemową adaptację do każdego scenariusza lotu.
Standardowo zintegrowany moduł VTX o mocy 25–400 mW. Usprawnia instalację, oszczędza miejsce, zmniejsza wagę i zwiększa wygodę regulacji VTX i FC. Wersja 5w1 integruje nawet odbiornik Serial ELRS 2.4G.
Zwiększ precyzję swojego drona dzięki wiodącemu w branży żyroskopowi ICM42688P, zintegrowanemu akcelerometrowi, najnowocześniejszej kalibracji czujnika i algorytmom filtrowania oraz częstotliwości próbkowania do 8K, które przenoszą dokładność i precyzję położenia i ruchu drona na zupełnie nowy poziom.
Odblokuj rozbudowane możliwości rejestrowania i analizy danych lotu dzięki imponującej czarnej skrzynce o pojemności do 16 MB. Zmaksymalizuj wydajność i skutecznie diagnozuj usterki, wykorzystując pełen potencjał swojego drona.

Specyfikacje

FC

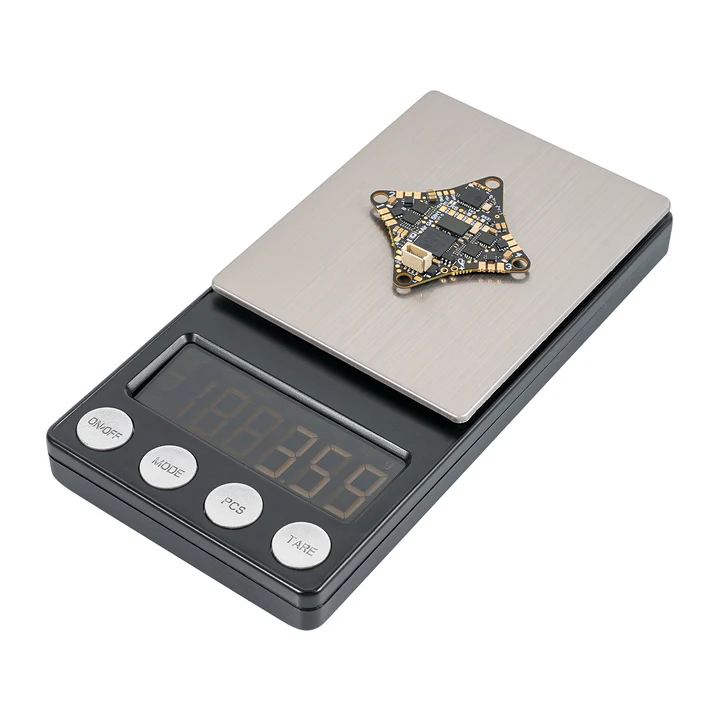

Waga: 2,9 g (wersja 4w1) / 3,6 g (wersja 5w1)
Rozmiar otworu montażowego: 26 mm x 26 mm
Procesor*: STM32G473CEU6 (168MHz)
Sześć osi: ICM42688P (połączenie SPI)
Pamięć Blackbox: 16 MB
Czujnik: napięcie i prąd
5V BEC*: 5V 3A
Port USB: SH1.0 4-pinowy
Wbudowany regulator ESC z ciągłym prądem 5A
RX: Serial ELRS 2.4G (V3.4.3) (tylko wersja 5w1)
Wersja 4w1: FC+ESC+OSD+VTX
Wersja 5w1: FC+ESC+OSD+VTX+RX

ESC

Napięcie wejściowe: 1S
Wersja oprogramowania układowego FC: Betaflight_4.5.0_BETAFPVG473
Oprogramowanie układowe ESC: A_X_5_96KHz_V0.19.hex dla sprzętu BB51 Bluejay
Obsługa sygnału: D-shot300, D-shot600

VTX

Moc wyjściowa: 25/100/200/400/PIT
Częstotliwość: 5,8 GHz 48 kanałów, z pasmem przenoszenia: 5658~5917 MHz
Wybór kanału: SmartAudio2.0
Typ modulacji: FM
Kontrola częstotliwości: PLL
Wszystkie harmoniczne: maks. -50 dBm
Stabilność częstotliwości: ±100 kHz (typowo)
Dokładność częstotliwości: ±200 kHz (typ.)
Błąd nośnej kanału: ±1,5 dB
Port antenowy: 50 Ω
Temperatura pracy: -10℃~+80℃

Diagram

Kontroler lotu bezszczotkowy (wersja 4w1):

Kontroler lotu bezszczotkowy (wersja 5w1):

Porównanie G473 i F411

Pożegnaj ograniczenia i skorzystaj z najnowocześniejszej technologii kontrolera lotu G473, aby zapewnić sobie niezrównane wrażenia z lotu. Kontroler lotu Air Brushless Flight Controller charakteryzuje się częstotliwością taktowania procesora do 168 MHz i 4 bogatszymi portami szeregowymi, co zapewnia błyskawiczne czasy reakcji i zaawansowaną moc obliczeniową. Dzięki temu idealnie nadaje się do wymagających lotów, przenosząc Twoje wrażenia z lotu na wyższy poziom i oferując wyjątkową wydajność, przewyższającą wszystkie dostępne obecnie na rynku opcje 1S FC.

4w1 i 5w1

Wybierz ten bezszczotkowy kontroler lotu o wyższym stopniu integracji, aby uzyskać ultralekką instalację 1S Whoop, dostosowaną do potrzeb wymagających pilotów. Standardowo jest on zintegrowany z pokładowym modułem VTX o mocy 25–400 mW. Wersja 5w1, integrująca FC+ESC+OSD+VTX+RX, idzie o krok dalej, integrując szeregowy odbiornik ELRS 2.4G RX, co usprawnia instalację, oszczędzając miejsce i zmniejszając wagę, a także zwiększając wygodę regulacji VTX i FC. Wersja 4w1 nie posiada portu RX, co zapewnia większą wszechstronność i więcej możliwości zewnętrznych odbiorników.

Odbiornik szeregowy ELRS 2.4G

Odbiornik Serial ELRS 2.4G wykorzystuje protokół szeregowy Crossfire (CRSF) do komunikacji między odbiornikiem a płytą kontrolera lotu. Dzięki temu odbiornik Serial ELRS 2.4G obsługuje aktualizację do wersji ELRS 3.0 bez konieczności flashowania oprogramowania kontrolera lotu Betaflight. Status powiązania należy sprawdzić poprzez trzykrotne włączenie/wyłączenie zasilania.

Podłącz i odłącz kontroler lotu trzy razy;
Upewnij się, że dioda LED RX miga szybko dwa razy, co oznacza, że odbiornik jest w trybie wiązania;
Upewnij się, że moduł RF TX lub nadajnik radiowy wszedł w stan wiązania, co oznacza wysłanie impulsu wiązania;
Jeżeli odbiornik świeci ciągłym światłem, jest połączony.

Odbiornik Serial ELRS 2.4G można zaktualizować przez Wi-Fi lub port szeregowy Betaflight. Oto sposób aktualizacji oprogramowania układowego odbiornika Serial ELRS 2.4G przez port szeregowy.

Podłącz FC do komputera, ale NIE łącz się z konfiguratorem betaflight;
Wybierz cel „BETAFPV 2.4GHz AIO RX”;
Przeprowadź flashowanie, korzystając z opcji Betaflight Passthrough w programie ExpressLRS Configurator.

Podłączanie zewnętrznego RX/VTX

Należy pamiętać, że UART2 jest domyślnie połączony z VTX. Ten FC rezerwuje 3 w pełni funkcjonalne porty szeregowe, które mogą być używane do zewnętrznych odbiorników CRSF/SBUS, GPS, HD VTX lub innych urządzeń szeregowych. Zobacz poniższe zdjęcia.

Uwaga

Moc VTX: Wyższa moc VTX zużywa więcej energii i generuje więcej ciepła, skracając czas lotu. Aby uzyskać lepszy czas lotu w pomieszczeniach, należy użyć mocy 25–100 mW.
Okablowanie silnika: Do okablowania silnika w układzie sterowania lotem dopuszczalne jest wyłącznie lutowanie. Unikaj zatykania zacisków.
Antena VTX: Podłącz i zainstaluj antenę transmisji obrazu przed włączeniem sterowania lotem. Alternatywnie, ustaw moc transmisji na 0, aby uniknąć przepalenia.

Pakiet

1 * Kontroler lotu bezszczotkowy
1 antena 2,4 g (tylko wersja 5 w 1)
1 * Adapter typu C do SH1.0
1 * SH1.0 4-pinowy kabel adaptera
1 * 5,8g antena VTX
1 * Przewód BT2.0 U Whoop Pigtail | 40 mm
4 * Śruby samogwintujące M1.4*4
4 * Piłka amortyzująca

Uwaga: Poniższe zdjęcie opakowania przedstawia wersję 4w1.

Uwaga: Poniższe zdjęcie opakowania przedstawia wersję 5w1.

Dane techniczne

Procesor	G473
Żyroskop	ICM42688P
Napięcie zasilania	1S
Barometr	NIe
Mocowanie	25,5x25,5
Air Unit Port	Nie
BlackBox	Tak
Napięcie zasilania	1S
Prąd Ciągły	5 A
Mocowanie	25,5x25,5
